Loại sản phẩm

Mainboard - Bo Mạch Chủ

Hãng sản xuất

Gigabyte

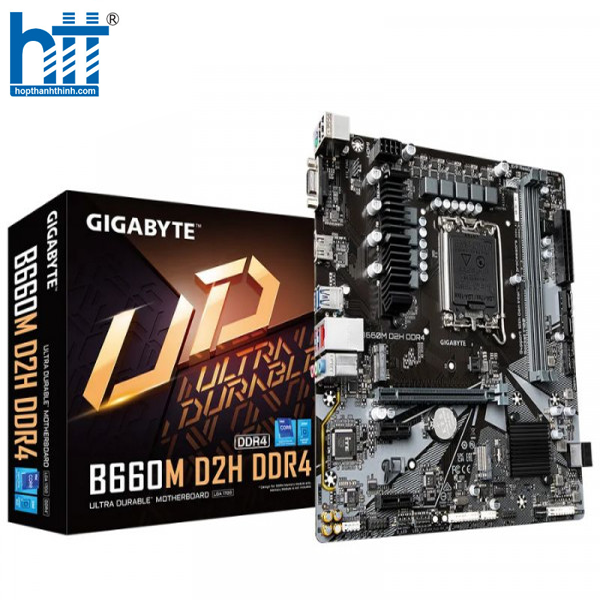

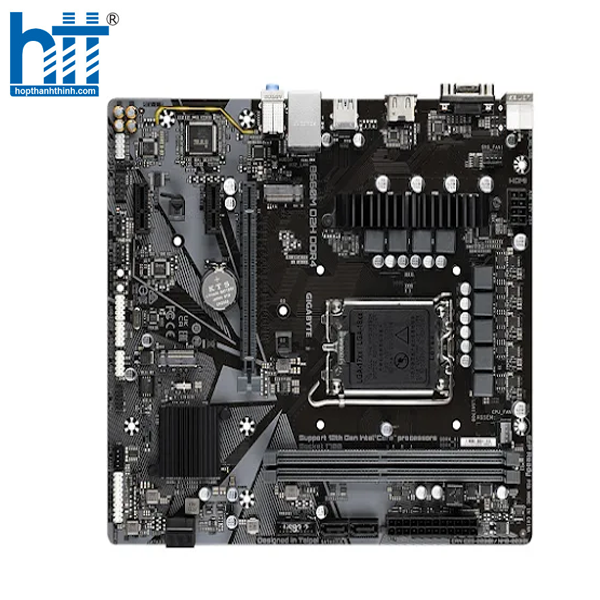

Model

B660M D2H DDR4

CPU hỗ trợ

Intel Socket LGA1700 cho Bộ xử lý Intel Core, Pentium Gold và Celeron thế hệ thứ 12

RAM

- Hỗ trợ các mô-đun bộ nhớ DDR4 3200/3000/2933/2666/2400/2133 MHz
- 2 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (dung lượng 32 GB đơn DIMM)
- Kiến trúc bộ nhớ kênh đôi
- Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
- Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
- Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa

1 x cổng D-Sub, hỗ trợ độ phân giải tối đa 1920x1200 @ 60 Hz
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz

* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Âm thanh

Realtek ® Audio CODEC
Âm thanh độ nét cao
2/4 / 5.1 / 7.1 kênh
Hỗ trợ S / PDIF Out

* Để định cấu hình âm thanh kênh 7.1, bạn cần mở phần mềm âm thanh và chọn Cài đặt nâng cao của thiết bị> Thiết bị phát lại để thay đổi cài đặt mặc định trước. Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách định cấu hình phần mềm âm thanh.

LAN

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Khe mở rộng

1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
(Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 4.0.)

2 x PCI Express x1 khe cắm
(Các khe cắm PCI Express x1 tuân theo tiêu chuẩn PCI Express 3.0.)

Lưu trữ

CPU:
1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:
1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2P_SB)

4 x kết nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10

Intel Sẵn sàng cho Bộ nhớ Optane
* Tăng tốc hệ thống với Intel Bộ nhớ Optane chỉ có thể được kích hoạt trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB

Chipset:
6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
4 x cổng USB 2.0 / 1.1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

Bộ chip + 2 Trung tâm USB 2.0:
4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Cổng I / O bên trong

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
2 x đầu cắm quạt hệ thống
1 x tiêu đề dải LED có thể định địa chỉ
1 x đầu cắm dải LED RGB
2 x đầu nối M.2 Socket 3
4 x kết nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu ra S / PDIF
1 x đầu cắm USB 3.2 Thế hệ 1
3 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x tiêu đề cổng nối tiếp
1 x nút Q-Flash Plus
1 x nút đặt lại
1 x jumper đặt lại
1 x Clear CMOS jumper
＊ Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

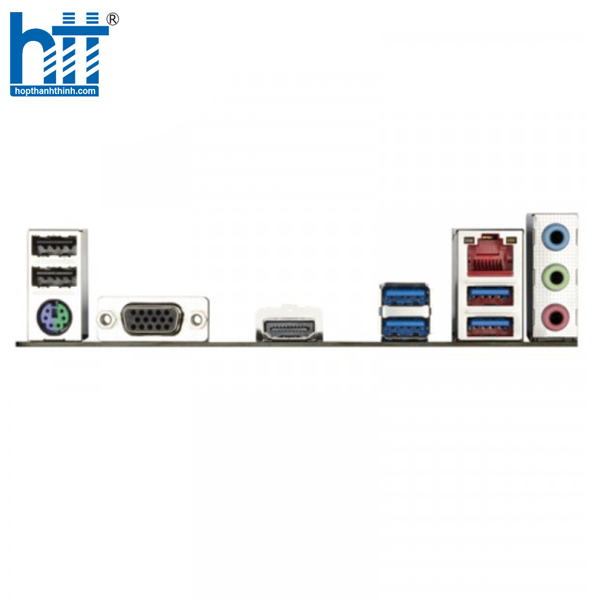

Cổng I / O phía sau

1 x cổng bàn phím / chuột PS / 2
1 x cổng D-Sub
1 x cổng HDMI
4 x cổng USB 3.2 Gen 1
2 x cổng USB 2.0 / 1.1
1 x cổng RJ-45
3 x giắc cắm âm thanh

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Kích thước

Micro ATX 22,5cm x 24,4cm
