CHỐNG SÉT LAN TRUYỀN AC 4P 40kA - Cắt sét AC 1pha , 3 pha ( PL-CS4P-40)

Thông số kĩ thuật

Chi tiết sản phẩm

Bạn đang tìm thiết bị chống sét hiệu quả cho hệ thống điện 3 pha tại nhà máy, tòa nhà hay trạm điện? Khi sét lan truyền qua đường nguồn điện có thể gây hư hỏng thiết bị, gián đoạn hoạt động và tổn thất nghiêm trọng, thì việc đầu tư một thiết bị chống sét lan truyền chất lượng là điều không thể thiếu. Hãy cùng Hợp Thành Thịnh tìm hiểu về giải pháp an toàn – Picolink PL-CS4P-40, thiết bị chống sét lan truyền AC loại Type 2 dành cho hệ thống điện công nghiệp 3 pha.

1. Giới thiệu chung

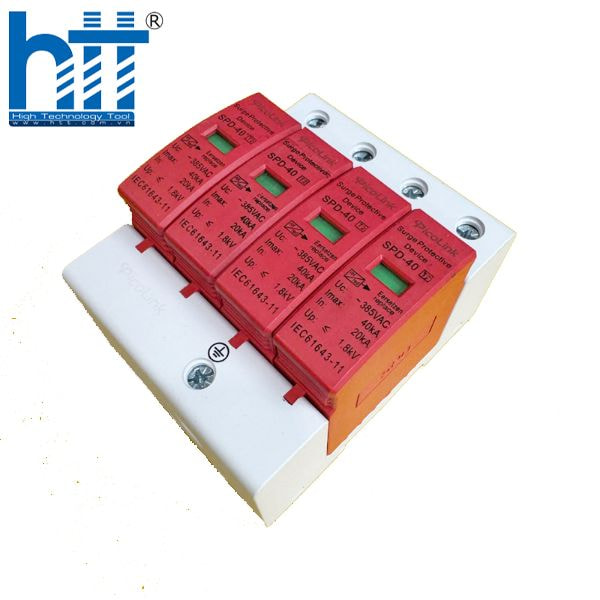

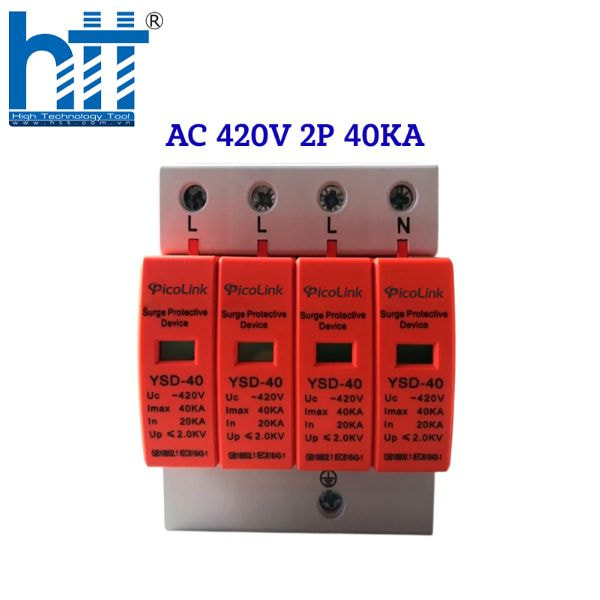

Picolink PL-CS4P-40 là thiết bị chống sét lan truyền loại Type 2 (Class II), được thiết kế chuyên dụng cho hệ thống điện xoay chiều 3 pha 4 cực (L1, L2, L3, N - PE). Sản phẩm phù hợp với các môi trường công nghiệp như nhà máy, nhà xưởng, trung tâm dữ liệu, tủ điện tổng và các hệ thống điện có trung tính.

Thiết bị này có khả năng chịu dòng xung sét tối đa lên tới 40kA (Imax), mang lại hiệu quả cao trong việc bảo vệ thiết bị điện khỏi các xung điện áp lan truyền qua đường dây nguồn.

2. Ưu điểm nổi bật

- Thiết kế 4P chuyên dụng cho hệ thống điện 3 pha có trung tính.

- Khả năng chịu dòng sét mạnh mẽ: Dòng xung danh định 20kA, dòng xung cực đại lên đến 40kA.

- Tích hợp đèn LED chỉ báo trạng thái: Giúp giám sát tình trạng hoạt động của thiết bị dễ dàng.

- Có thể thay thế module: Tiện lợi trong bảo trì và tiết kiệm chi phí vận hành.

- Tương thích nhiều hệ thống điện: TN-S, TN-C-S, TT...

3. Ứng dụng thực tế

- Bảo vệ tủ điện tổng, tủ phân phối trong nhà máy, xưởng sản xuất.

- Bảo vệ các thiết bị điện khỏi sét lan truyền từ đường nguồn AC 380V.

- Dùng cho hệ thống điện 3 pha 4 dây có trung tính (L1, L2, L3, N).

- Ứng dụng trong trạm biến áp, trung tâm dữ liệu, tòa nhà văn phòng.

- Tương thích với hệ thống điện chuẩn TT, TN-S, TN-C-S.

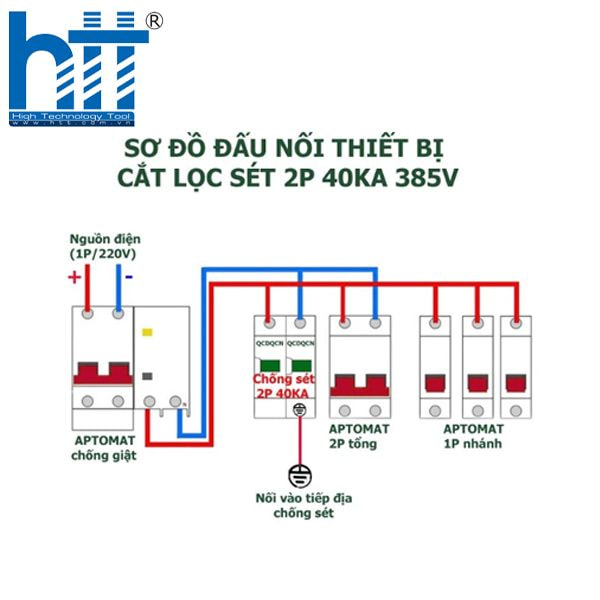

4. Lưu ý khi lắp đặt

Để đạt hiệu quả chống sét tối ưu, cần lưu ý:

- Lắp đặt sau CB chống ngắn mạch (thường là CB 40A–63A).

- Đấu đúng cực: L1, L2, L3, N và nối tiếp đất đúng chuẩn (PE).

- Tiếp địa tốt: Điện trở nối đất ≤ 10Ω, sử dụng dây tiếp đất ngắn và tiết diện lớn.

- Lắp thiết bị gần điểm nhận sét để giảm suy hao.

- Kiểm tra định kỳ đèn LED báo trạng thái.

5. Tiêu chuẩn chất lượng

Thiết bị chống sét Picolink PL-CS4P-40 tuân thủ các tiêu chuẩn quốc tế và Việt Nam:

- IEC 61643-11 – Tiêu chuẩn quốc tế về thiết bị chống sét lan truyền.

- TCVN 9385:2012 – Quy chuẩn kỹ thuật quốc gia về lắp đặt hệ thống chống sét.
