Kỷ nguyên mới của ngành bán dẫn với chip 0,7nm

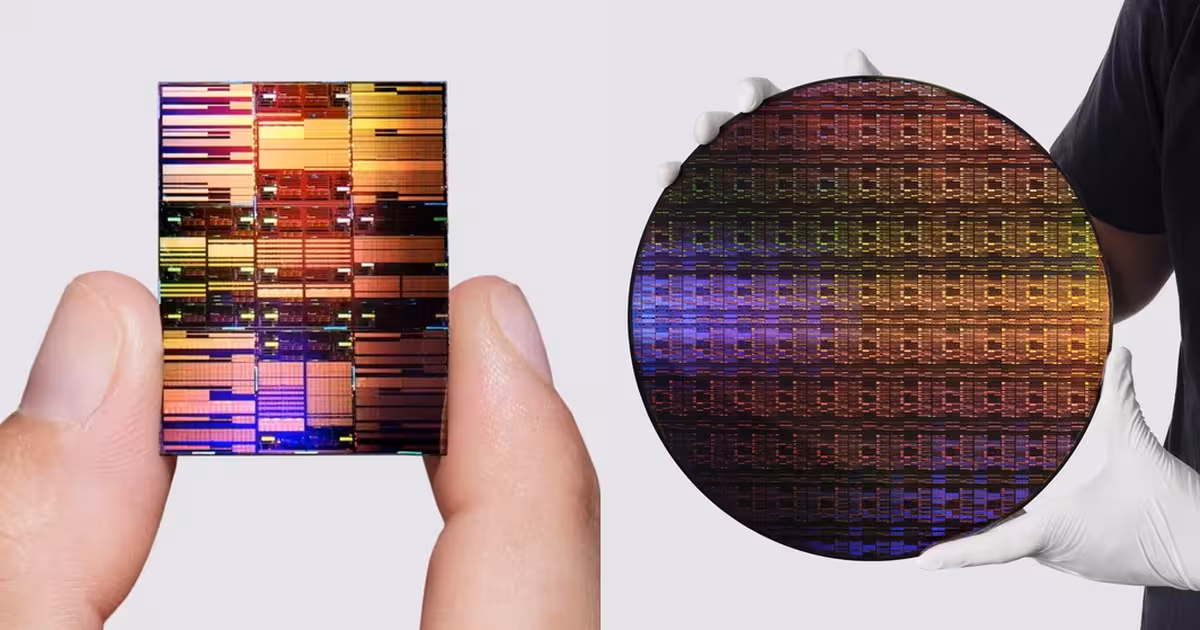

IBM vừa tạo ra một cột mốc quan trọng trong lịch sử công nghệ khi giới thiệu thành công chip 0,7nm đầu tiên trên thế giới. Đây không chỉ là một bước tiến về thu nhỏ kích thước linh kiện, mà còn là minh chứng cho khả năng đột phá của kiến trúc bóng bán dẫn trong việc tối ưu hóa hiệu suất tính toán. Với mật độ tích hợp lên tới 100 tỉ bóng bán dẫn trên một diện tích nhỏ bằng móng tay, công nghệ này vượt xa các tiêu chuẩn hiện tại, mở ra tiềm năng khổng lồ cho các thiết bị điện tử thế hệ mới.

Sức mạnh từ kiến trúc Nanostack 3D

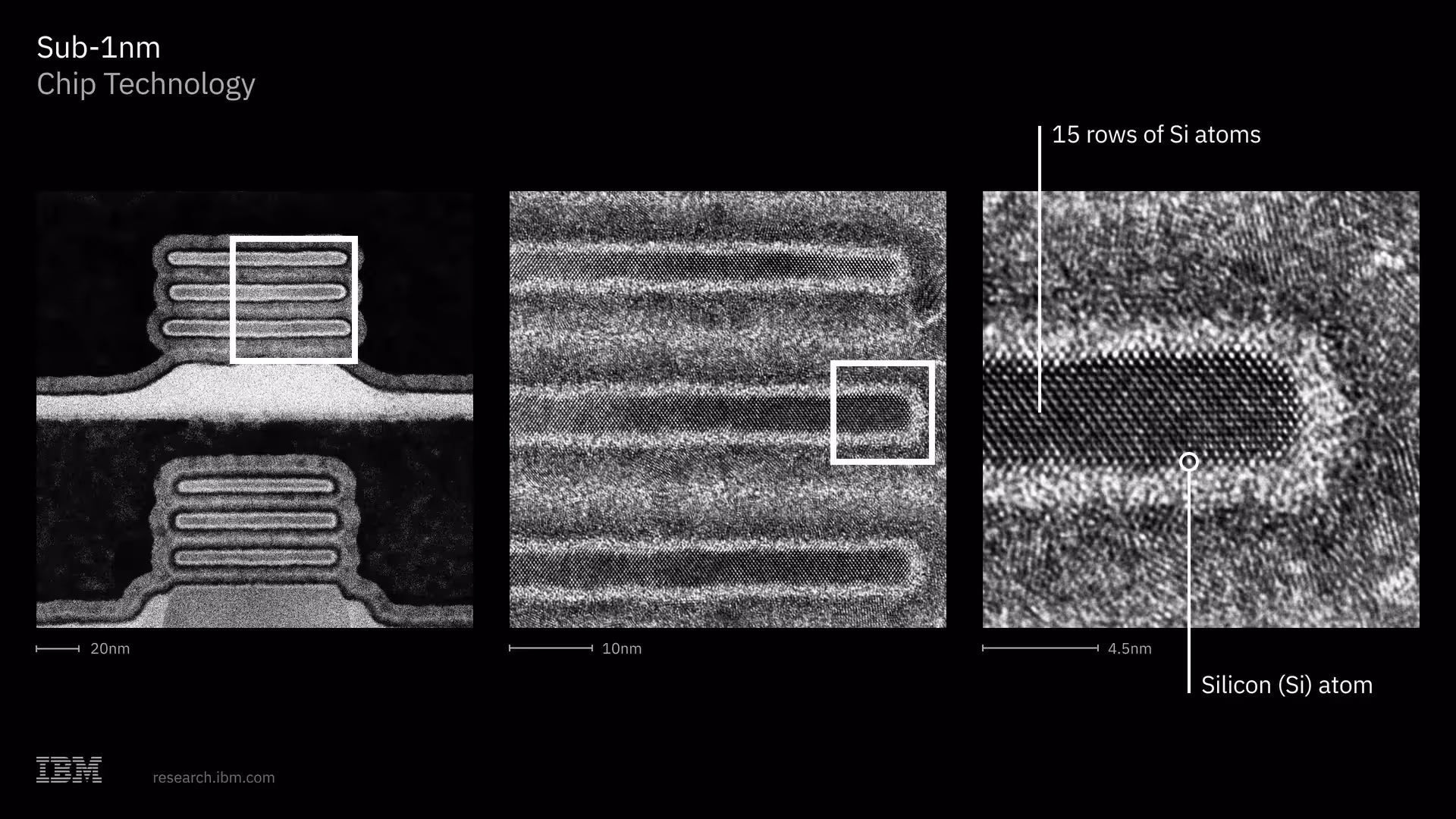

Điểm cốt lõi giúp IBM đạt được thành tựu này chính là kiến trúc Nanostack – cấu trúc transistor 3D đầu tiên trong ngành. Khác với các phương pháp truyền thống, Nanostack cho phép xếp chồng các transistor theo chiều dọc, giải quyết bài toán về không gian vật lý trên bề mặt chip.

Hiệu suất vượt trội và tiết kiệm năng lượng

So với thế hệ chip 2nm ra mắt năm 2021, công nghệ 0,7nm mang lại những cải tiến đáng kể:

• Cải thiện hiệu suất: Tăng cường khả năng xử lý lên tới 50%, giúp đáp ứng các tác vụ phức tạp trong trí tuệ nhân tạo (AI) và hệ thống đám mây.
• Tối ưu năng lượng: Giảm mức tiêu thụ điện năng lên tới 70%, yếu tố then chốt cho sự phát triển bền vững của hạ tầng công nghệ.
• Tích hợp bộ nhớ: Giảm chiều cao ô nhớ SRAM xuống 40%, cho phép tăng băng thông dữ liệu phục vụ các hệ thống AI chuyên sâu.

Lộ trình thương mại hóa và tương lai của ngành chip

Mặc dù là một bước tiến lớn, việc đưa chip 0,7nm vào sản xuất đại trà vẫn cần thời gian để hoàn thiện hệ sinh thái. IBM hiện đang tập trung nghiên cứu tại cơ sở Albany (New York) với sự hỗ trợ của hệ thống quang khắc EUV thế hệ mới. Hãng dự kiến lộ trình sản xuất thương mại sẽ diễn ra trong vòng 5 năm tới.

Hệ sinh thái hợp tác toàn cầu

IBM không đơn độc trong hành trình này. Công ty đang phối hợp chặt chẽ với các đối tác hàng đầu như Lam Research, Tokyo Electron và SCREEN Semiconductor Solutions để phát triển quy trình sản xuất và thiết bị chuyên dụng. Bên cạnh đó, việc thành lập Anderon – xưởng đúc chuyên dụng cho lượng tử – cho thấy tầm nhìn dài hạn của IBM trong việc tái định nghĩa cách thức chế tạo chất bán dẫn trong ít nhất 10 năm tới. Đây là bước đi chiến lược, khẳng định vị thế dẫn đầu của IBM trong việc định hình hạ tầng số toàn cầu.
