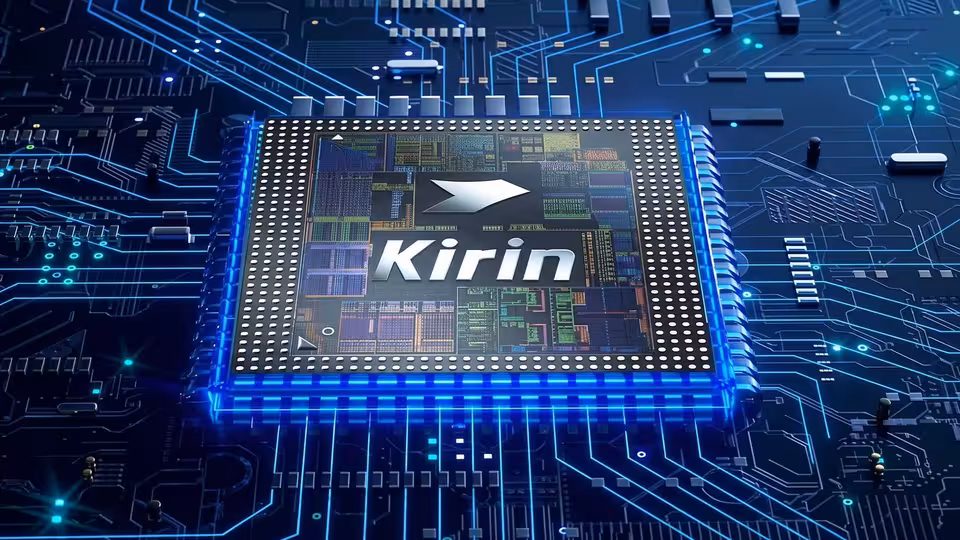

Giải mã chip Kirin 9030: Đột phá mật độ bóng bán dẫn và bài toán hiệu năng thực tế

Thứ ba, 19:15 Ngày 21/07/2026 .

Bài viết phân tích kỹ thuật về chip Kirin 9030, làm rõ thành tựu của SMIC trong việc tối ưu mật độ bóng bán dẫn bằng công nghệ DUV và những hạn chế về hiệu năng so với các đối thủ hàng đầu.

Kỳ tích kỹ thuật: Khi SMIC vượt ngưỡng giới hạn công nghệ

Sự ra đời của chip Kirin 9030 trên dòng flagship Mate 80 đã tạo nên một làn sóng tranh luận sôi nổi trong giới công nghệ. Bằng cách tận dụng tối đa máy quang khắc DUV (Deep Ultraviolet) vốn đã lỗi thời so với tiêu chuẩn EUV hiện đại, SMIC đã thực hiện một bước đi táo bạo để cải tiến tiến trình 7nm. Đây không chỉ là một nỗ lực sản xuất đơn thuần mà là bài học lớn về khả năng tối ưu hóa phần cứng trong điều kiện bị hạn chế về nguồn lực công nghệ.

Mật độ bóng bán dẫn ấn tượng

Điểm nhấn đáng kinh ngạc nhất trên Kirin 9030 chính là khoảng cách giữa các đường dây kim loại (metal pitch) chỉ đạt mức 32.5nm. Con số này thậm chí còn nhỏ hơn khoảng 10% so với mức 36nm dự kiến trên tiến trình 18A của Intel. Việc đạt được mật độ này mà không cần đến sự hỗ trợ của máy quang khắc EUV là minh chứng cho sự thành công của kỹ thuật đa phơi bản (multi-patterning) và tối ưu hóa thiết kế - công nghệ (DTCO) mà các kỹ sư SMIC đã áp dụng.

Thực tế phũ phàng: Mật độ cao không đồng nghĩa với hiệu năng mạnh

Dù các con số về mật độ bóng bán dẫn rất hào nhoáng, nhưng khi đi vào vận hành thực tế, Kirin 9030 lại bộc lộ nhiều hạn chế về hiệu năng và khả năng tiết kiệm điện. Việc ép xung và nhồi nhét mật độ bằng công nghệ cũ đã đẩy con chip này vào thế khó trong việc tối ưu đường cong điện áp - tần số.

Khoảng cách thế hệ trong hiệu năng xử lý

Các phân tích chuyên sâu cho thấy nhân hiệu năng cao của Kirin 9030 chỉ có sức mạnh tương đương với kiến trúc Cortex-X2 từ năm 2021. Điều này đồng nghĩa với việc hiệu năng đơn nhân đang bị tụt hậu khoảng 5 năm so với các kiến trúc hiện đại. Một ví dụ điển hình là khi so sánh với Apple: nhân tiết kiệm điện (E-core) của Apple có thể đạt hiệu năng xử lý số nguyên cao hơn 20% nhưng chỉ tiêu thụ 1W, trong khi nhân mạnh nhất của chip Huawei lại tiêu tốn tới 4.5W.

Lối đi nào cho Huawei trong tương lai?

Việc TSMC và các ông lớn khác đang tiến dần tới tiến trình 2nm khiến khoảng cách công nghệ giữa SMIC và phần còn lại của thế giới vẫn là một rào cản lớn. Lạm dụng các kỹ thuật cũ để tăng mật độ bóng bán dẫn không còn là giải pháp bền vững khi bài toán về nhiệt độ và điện năng tiêu thụ ngày càng trở nên nghiêm trọng.

Công nghệ đóng gói LogicFolding: Chìa khóa tương lai

Để duy trì sức cạnh tranh, Huawei đang đặt cược vào công nghệ đóng gói LogicFolding. Thay vì chỉ tập trung vào việc thu nhỏ tiến trình bóng bán dẫn, phương pháp xếp chồng chip này giúp:

Rút ngắn đường truyền tín hiệu giữa các thành phần.
Tăng mật độ kết nối mà không cần thay đổi quy trình quang khắc.
Cải thiện hiệu suất tổng thể thông qua tối ưu hóa kiến trúc hệ thống.

Tóm lại, Kirin 9030 là một bài tập thực tế về sự kiên cường trong kỹ thuật, nhưng nó cũng là lời nhắc nhở rằng trong ngành bán dẫn, sự cân bằng giữa mật độ bóng bán dẫn và hiệu quả năng lượng mới là yếu tố quyết định vị thế của một sản phẩm trên thị trường toàn cầu.
