| Thông Số | Chi Tiết |
|---|---|
| Thương hiệu | PicoLink |
| Chuẩn kết nối | RJ50 (10P10C – 10 chân) |
| Chất liệu vỏ | Nhựa PVC cao cấp, chịu lực tốt, độ bền cao |
| Chân tiếp xúc | Đồng mạ vàng, tăng khả năng dẫn điện, chống oxy hóa |
| Tương thích cáp | Cáp 4 đôi (8 dây) hoặc 5 đôi (10 dây) |
| Ứng dụng chính | - Máy POS, máy in hóa đơn (receipt) - Máy đếm tiền |
| Ứng dụng công nghiệp | - Thiết bị điều khiển - Hệ thống bán hàng - Một số thiết bị mạng đặc biệt |
| Tiêu chuẩn độ bền | Thiết kế cho kết nối ổn định, bền bỉ trong môi trường công nghiệp |
| Màu sắc | Trong suốt |
Bảo hành: 12 Tháng
Thương Hiệu: PicoLink
Chuẩn kết nối: RJ50 (10P10C – 10 chân)
Chất liệu: Vỏ nhựa PVC bền, chịu lực tốt Chân tiếp xúc đồng mạ vàng, chống oxy hóa
Tương thích: Cáp 4 đôi (8 dây) hoặc 5 đôi (10 dây), ứng dụng trong POS, máy in hóa đơn, thiết bị công nghiệp
Ứng dụng phổ biến: Kết nối máy in receipt, máy đếm tiền, rhiết bị điều khiển công nghiệp, hệ thống bán hàng, một số thiết bị mạng đặc biệt
SKU: MT-PL191RJ50
GIAM5

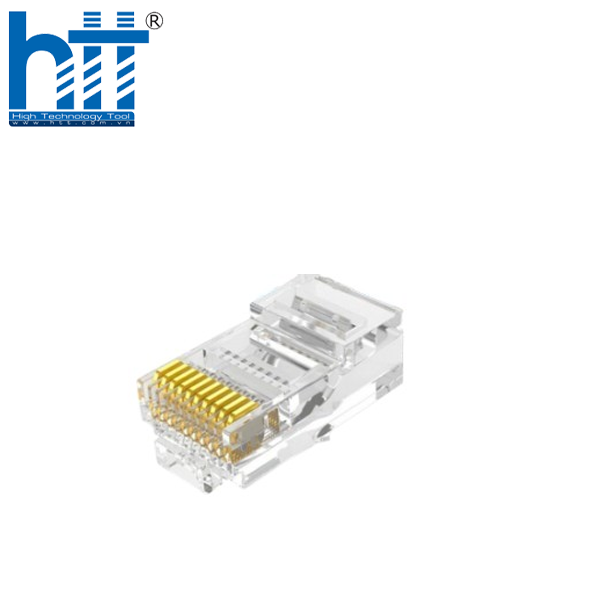

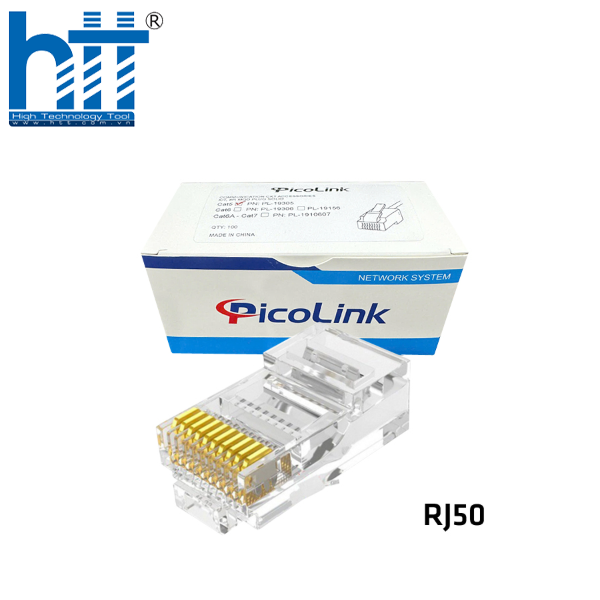

Bạn đang tìm giải pháp kết nối cho máy in chuyên dụng, hệ thống POS, máy CNC hay thiết bị công nghiệp đặc thù? Hãy cùng Hợp Thanh Thịnh tìm hiểu về hạt mạng RJ50 PicoLink PL191RJ50 – sản phẩm đầu bấm mạng chuẩn 10P10C đáng tin cậy dành cho các ứng dụng yêu cầu độ ổn định cao.
RJ50 là chuẩn kết nối đặc biệt gồm 10 chân tiếp xúc (10P10C), được sử dụng rộng rãi trong lĩnh vực công nghiệp, thiết bị POS, máy in nhiệt, máy đếm tiền, thiết bị đo lường và các hệ thống mạng không phổ thông. Không giống như RJ45 được dùng phổ biến trong mạng LAN, RJ50 thường xuất hiện trong các hệ thống yêu cầu truyền đồng thời dữ liệu, nguồn và tín hiệu điều khiển.
RJ50 sử dụng 10 chân, tuy nhiên không phải thiết bị nào cũng dùng đầy đủ cả 10. Dưới đây là sơ đồ tham khảo:
| Chân RJ50 | Màu dây tham khảo | Chức năng (tùy thiết bị) |
|---|---|---|
| 1 | Trắng/Xanh | Data + |
| 2 | Xanh | Data - |
| 3 | Trắng/Cam | Tx+/Rx+ |
| 4 | Cam | Tx-/Rx- |
| 5 | Trắng/Xanh Lá | +5V (nếu có) |
| 6 | Xanh Lá | Ground |
| 7 | Trắng/Nâu | Tín hiệu điều khiển |
| 8 | Nâu | Dự phòng |
| 9 | Trắng/Xám | Tùy thiết bị |
| 10 | Xám | Tùy thiết bị |
Lưu ý: RJ50 không có một chuẩn cố định về màu dây như RJ45. Việc sắp xếp chân hoàn toàn phụ thuộc vào yêu cầu của từng thiết bị. Vì vậy, cần kiểm tra kỹ tài liệu kỹ thuật trước khi tiến hành bấm dây.
Để bấm đầu RJ50, bạn cần chuẩn bị:
- Kìm bấm hỗ trợ chuẩn 10P10C
- Cáp 8 hoặc 10 lõi (tùy thiết bị)
- Hạt RJ50 PicoLink PL191RJ50
Các bước thực hiện:
- Tuốt vỏ dây khoảng 2cm, tách từng sợi dây.
- Sắp xếp dây theo sơ đồ chân mà thiết bị yêu cầu.
- Cắt bằng đầu dây để đảm bảo đồng đều, dễ tiếp xúc.
- Đưa dây vào đầu RJ50 cho đến khi chạm đáy.
-Sử dụng kìm bấm để cố định dây và hạt, tạo tiếp xúc tốt.
- Kiểm tra kết nối để đảm bảo không bị lỗi.
- Chân tiếp xúc làm bằng đồng nguyên chất, được mạ vàng hoặc niken giúp tăng khả năng truyền dẫn và chống oxy hóa.
- Vỏ nhựa PE trong suốt, đàn hồi tốt, có độ bền cao, giúp cố định hạt trong ổ cắm và tăng tuổi thọ sử dụng.
- Thiết kế tương thích với dây dẫn có tiết diện 24–28 AWG, dễ dàng thi công trong nhiều loại hệ thống.
- Sản phẩm được đóng gói 100 đầu/túi, phù hợp cho kỹ thuật viên hoặc đơn vị thi công số lượng lớn.
- Sử dụng cho nhiều ứng dụng công nghiệp, từ cáp điều khiển, máy in nhiệt đến thiết bị đo lường.
- Không tự suy luận màu dây khi bấm hạt RJ50.
- Luôn tham khảo sơ đồ chân từ nhà sản xuất thiết bị.
- Ưu tiên sử dụng kìm bấm chuyên dụng hoặc kìm RJ đa năng tương thích chuẩn 10P10C.
- Sau khi bấm, nên kiểm tra kết nối trước khi đưa vào vận hành.
Hạt mạng RJ50 PicoLink PL191RJ50 phù hợp cho:
- Cáp điều khiển máy móc công nghiệp
- Kết nối máy in hóa đơn, máy đếm tiền
- Hệ thống bán hàng POS
- Máy CNC và thiết bị tự động hóa
- Các hệ thống truyền dữ liệu và tín hiệu nội bộ
Đi cùng với đó công ty Hợp Thành Thịnh còn cung cấp thêm các hãng như: AMP, Panduit, Leviton,...Không chỉ cung cấp sản phẩm, chúng tôi còn có dịch vụ sửa chữa chuyên nghiệp sau bảo hành cho các thiết bị như: Màn hình, thiết bị mạng, máy in, máy tính, máy chiếu, ups,... Đồng hành và hỗ trợ tận tâm cho các anh em kỹ thuật, IT, và các cửa hàng tin học.
