Nhân đấu nối mạng PicoLink RJ45 CAT6 STP có chống nhiễu (PL19166)

Thông số kĩ thuật

Chi tiết sản phẩm

Bạn đang tìm kiếm giải pháp kết nối mạng tốc độ cao, ổn định và chống nhiễu vượt trội? Hãy cùng Hợp Thành Thịnh khám phá nhân đấu nối mạng RJ45 Cat6 STP Picolink PL-S19166 – sản phẩm được tin dùng trong các hệ thống mạng doanh nghiệp, nhà máy, khách sạn hay trung tâm dữ liệu đòi hỏi sự ổn định, hiệu suất cao và độ bền lâu dài.

1. Giới thiệu sản phẩm: Nhân đấu nối mạng Picolink PL-S19166

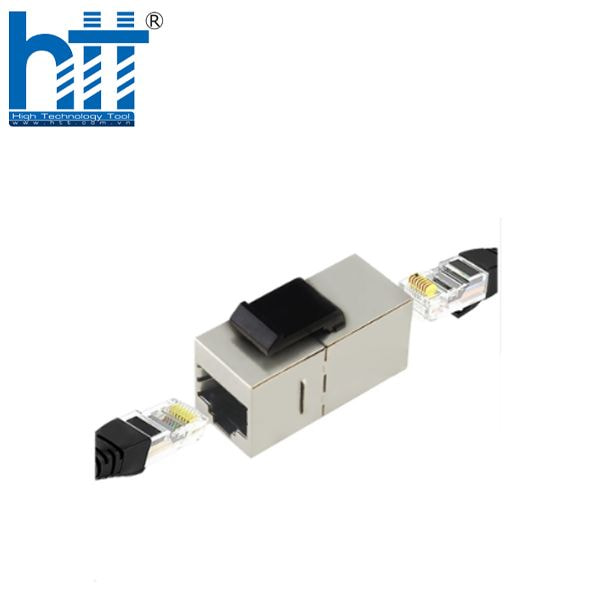

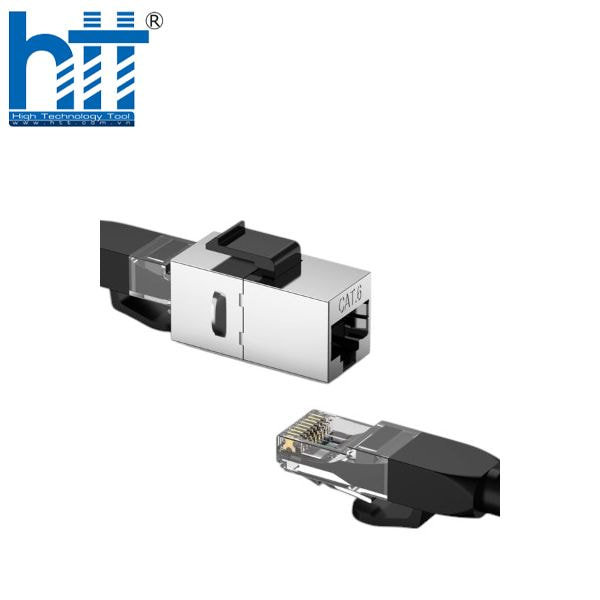

Picolink PL-S19166 là module mạng chuẩn RJ45 Cat6 STP (Shielded Twisted Pair) được thiết kế với lớp vỏ kim loại chống nhiễu toàn diện, cho phép truyền dẫn tín hiệu ổn định và bảo mật trong môi trường có nhiều thiết bị điện tử gây nhiễu.

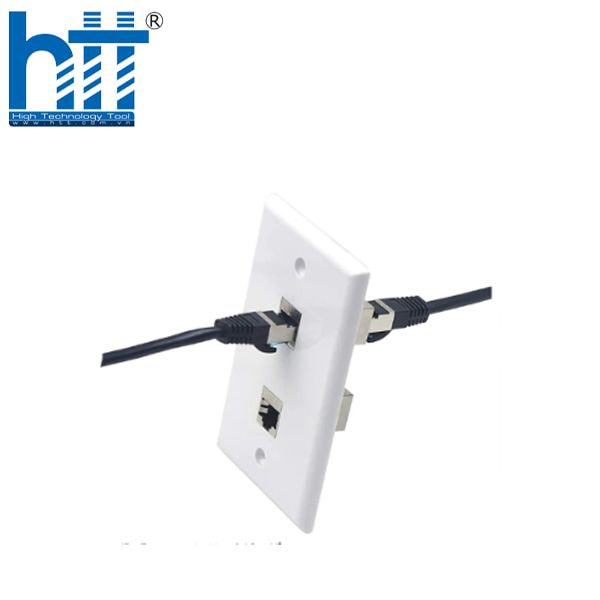

Sản phẩm đạt chuẩn TIA/EIA, ISO, RoHS, đáp ứng mọi yêu cầu khắt khe trong triển khai hạ tầng mạng hiện đại. Không chỉ vậy, thiết kế nhỏ gọn, tương thích với nhiều loại mặt wallplate và khung âm tường, giúp dễ dàng lắp đặt ở mọi không gian.

2. Điểm nổi bật của PL-S19166

Hiệu suất truyền dẫn mạnh mẽ

- Tốc độ:

 +1Gbps trên khoảng cách 100m

+10Gbps ở khoảng cách lên tới 55m (với cáp Cat6A)

- Băng thông hỗ trợ: 250MHz

- Độ trễ cực thấp: Giảm ping, phù hợp cho hệ thống đòi hỏi tốc độ như game, stream, camera IP.

Chống nhiễu toàn diện

- Vỏ kim loại bọc kín, tiếp đất 360° qua thân connector

- Giảm nhiễu EMI/RFI tới 90%, đảm bảo tín hiệu truyền luôn rõ ràng và ổn định

Vật liệu cao cấp – Độ bền vượt trội

- Nhựa PC chống cháy UL94V-0, an toàn khi sử dụng lâu dài

- Chân tiếp xúc đồng mạ vàng 50μm, chống oxy hóa, tăng độ dẫn điện

- Thiết kế chịu lực hơn 1000 lần cắm/rút, lý tưởng cho môi trường sử dụng thường xuyên

Tương thích cao

- Dùng với cáp Cat6/Cat6a STP

- Hỗ trợ bấm chuẩn T568A/T568B

- Lắp đặt được với cả góc cáp 90° hoặc 180°

 3. Hướng dẫn lắp đặt chi tiết

Bước 1: Chuẩn bị cáp

- Sử dụng cáp Cat6 STP 23AWG

- Tuốt vỏ khoảng 25mm, đảm bảo giữ nguyên lớp shield kim loại

Bước 2: Tiếp đất

- Mở lớp vỏ bọc kim loại

- Xoắn dây drain wire và nối vào phần tiếp xúc của vỏ connector

Bước 3: Đấu dây theo chuẩn T568B

Trắng Cam → Chân 1

Cam → Chân 2

Trắng Xanh Lá → Chân 3

Xanh Dương → Chân 4

Trắng Xanh Dương → Chân 5

Xanh Lá → Chân 6

Trắng Nâu → Chân 7

Nâu → Chân 8

Bước 4: Hoàn thiện

- Dùng dụng cụ punch-down với lực 20-25lb

- Test kiểm tra bằng thiết bị chuyên dụng như Fluke DSX-5000

4. Ứng dụng thực tế đa dạng

- Doanh nghiệp – Văn phòng: Kết nối máy tính, server ổn định

- Nhà máy – Xưởng sản xuất: Truyền tín hiệu máy công nghiệp, PLC

- Khách sạn – Resort: Hệ thống camera, wifi, IPTV chất lượng cao

- Phòng game – Streamer: Truyền tín hiệu nhanh, ổn định, giảm ping

- Trung tâm dữ liệu – Data Center: Đòi hỏi cao về chống nhiễu và tốc độ
