| Thông số | Chi tiết |
|---|---|

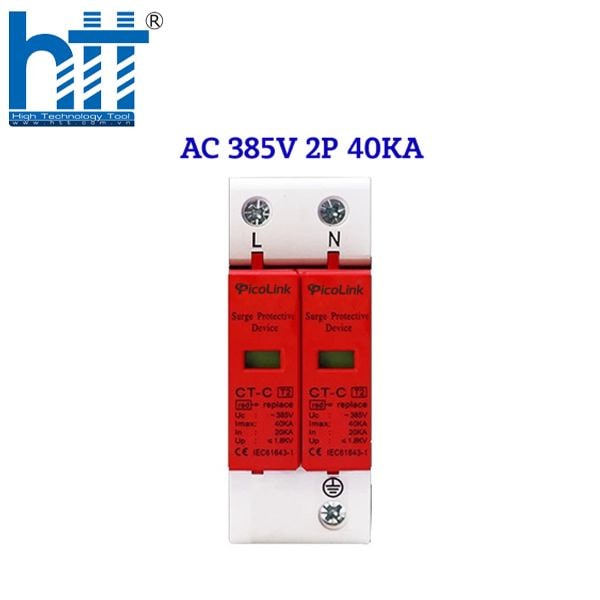

| Tên sản phẩm | Chống sét lan truyền AC 2P, 40KA – Picolink PL-CS2P-40A |
| Mã sản phẩm | PL-CS2P-40A |
| Điện áp định mức (Un) | 385V AC (phù hợp với hệ thống 220V/380V) |
| Số cực | 2P (L-N hoặc L-PE) |
| Dòng xả danh định (In) | 20KA (dạng sóng 8/20µs) |
| Dòng xả tối đa (Imax) | 40KA (dạng sóng 8/20µs) |
| Điện áp bảo vệ (Up) | ≤ 1.5kV |
| Loại SPD | Type 2 (Class C) – Bảo vệ cấp phân phối |
| Tiêu chuẩn áp dụng | IEC 61643-1, UL 1449 |
| Kết nối | Đấu nối bằng vít hoặc gắn thanh DIN rail |
| Hiển thị trạng thái | Đèn LED hiển thị hoạt động hoặc hỏng hóc |
| Tuổi thọ sử dụng | Nhiều lần xung sét, tự ngắt khi hỏng |
| Ứng dụng | Tủ điện tổng, hệ thống máy móc công nghiệp, tủ điều khiển |
| Lắp đặt | Lắp song song với tải, sau cầu chì/MCB |
| Cấu tạo bảo vệ 3 cấp | Cắt sơ cấp – Lọc nhiễu – Cắt thứ cấp |
| Triệt tiêu điện áp dư | Xuống dưới 200V |
| Khả năng đặc biệt | Cắt đa xung, phân biệt xung sét và quá áp điện lưới |
| Chất liệu vỏ | Kim loại bọc kín, nhỏ gọn, an toàn |
| Điều kiện tiếp địa | Yêu cầu tiếp địa tốt < 10Ω |
Bảo hành: 12 Tháng
Điện áp định mức (Un): 385V AC (phù hợp lưới điện 220V/380V)
Số cực: 2P (L-N hoặc L-PE)
Dòng xả sét (In): 20KA (8/20µs)
Dòng xả tối đa (Imax): 40KA (8/20µs)
Điện áp bảo vệ (Up): ≤ 1.5kV (càng thấp càng tốt)
SKU: MT-PL-CS2P-40A
GIAM5
Hệ thống điện nhà bạn đã sẵn sàng trước mối nguy hiểm từ sét lan truyền? Trong thời đại công nghiệp hóa và tự động hóa, một sự cố sét lan truyền có thể gây hư hỏng thiết bị điện, gián đoạn sản xuất, mất dữ liệu và tổn thất tài chính. Chính vì vậy, việc trang bị thiết bị chống sét lan truyền là yếu tố không thể thiếu để bảo vệ an toàn cho hệ thống điện. Hãy cùng Hợp Thành Thịnh khám phá thiết bị Picolink PL-CS2P-40, dòng SPD chất lượng cao, giá hợp lý và hiệu quả vượt trội.
Picolink PL-CS2P-40 là thiết bị chống sét lan truyền Type 2 (Class C), dùng cho hệ thống điện 1 pha hoặc 3 pha, phù hợp lắp đặt trong tủ điện tổng, tủ điều khiển, trạm biến áp hoặc khu vực có tải nhạy cảm.
Với khả năng cắt dòng xung sét lên tới 40kA, sản phẩm giúp ngăn chặn sét lan truyền từ lưới điện vào thiết bị, đảm bảo an toàn cho toàn bộ hệ thống.
- Khả năng chịu xung sét mạnh: Dòng danh định 20kA, tối đa 40kA (8/20µs).
- Tích hợp đèn LED hiển thị trạng thái hoạt động, giúp kiểm tra dễ dàng.
- Điện áp bảo vệ ≤ 1.5kV, tối ưu cho thiết bị điện tử nhạy cảm.
- Tương thích cả điện 1 pha (220V) và 3 pha (380V).
- Thiết kế nhỏ gọn, lắp DIN rail tiện lợi.
- Lắp đặt trong tủ điện tổng, tủ điều khiển, tủ phân phối 1P/3P.
- Bảo vệ thiết bị khỏi xung sét lan truyền từ lưới điện.
- Dùng trong nhà máy, xưởng sản xuất, tòa nhà, văn phòng.
- Thích hợp cho bảo vệ thiết bị điện tử, server, hệ thống camera, điều khiển tự động.
- Lắp sau cầu dao (CB), song song với tải để đảm bảo bảo vệ toàn diện.
Điện 1 pha 220V:
- L (Pha) → L của SPD
- N (Trung tính) → N của SPD
- PE → Tiếp địa tốt (dây ≥ 6mm²)
Điện 3 pha 380V:
- Dùng nhiều SPD hoặc chọn loại 4P chuyên dụng.
- Tiếp địa đúng kỹ thuật, điện trở ≤ 10Ω để SPD hoạt động hiệu quả.
- Lắp kết hợp CB hoặc MCB để bảo vệ ngắt mạch.
- Thay thế ngay khi đèn LED báo lỗi hoặc sau khi chịu dòng sét lớn.
- SPD chỉ bổ sung, không thay thế hệ thống cột thu lôi trực tiếp.
- Cắt sét qua 3 cấp: Cắt sơ cấp – Lọc – Cắt thứ cấp, đảm bảo giảm xung xuống dưới 200V.
