Một giải pháp quản lý cáp chuyên nghiệp đòi hỏi sự kết hợp đồng bộ giữa tư duy phân luồng dây khoa học và việc trang bị đầy đủ các phụ kiện phụ trợ tiêu chuẩn. Việc xếp gọn, đánh nhãn và định tuyến cáp mạng một cách hệ thống sẽ giúp đội ngũ IT dễ dàng khoanh vùng sự cố, rút ngắn tối đa thời gian truy vết đường dây khi tiến hành bảo trì hay nâng cấp hạ tầng mạng cho công ty. Bài viết hướng dẫn kỹ thuật chi tiết dưới đây từ các chuyên gia thi công hạ tầng mạng tại Hợp Thành Thịnh sẽ phân tích các bước quản lý cáp tủ rack chuẩn quốc tế, đồng thời điểm danh đầy đủ các phụ kiện bắt buộc phải có để biến tủ rack của bạn trở nên gọn gàng và tối ưu nhất.

1. Tầm Quan Trọng Của Việc Quản Lý Cáp Mạng Gọn Gàng Trong Tủ Rack

Hệ thống dây mạng được tổ chức ngăn nắp chính là xương sống giúp hạ tầng công nghệ thông tin vận hành liên tục và ổn định. Việc đầu tư quản lý cáp mang lại nhiều giá trị thiết thực vượt xa yếu tố thẩm mỹ đơn thuần.

• Đảm bảo không gian thông thoáng cho luồng khí tản nhiệt: Loại bỏ các búi dây chắn trước quạt gió, giúp không khí lạnh lưu thông tự nhiên từ mặt trước ra mặt sau để làm mát thiết bị hiệu quả.
• Rút ngắn tối đa thời gian xử lý sự cố và bảo trì: Giúp kỹ thuật viên nhanh chóng nhận diện điểm đầu - điểm cuối của từng sợi cáp, tránh việc rút nhầm dây mạng đang hoạt động của phòng ban khác.
• Tăng tính bền bỉ và giảm suy hao tín hiệu đường truyền: Triệt tiêu độ căng kéo vật lý lên đầu cắm RJ45 và ngăn ngừa tình trạng gập gãy lõi đồng bên trong do dây bị uốn cong quá bán kính cho phép.

Tham khảo thêm: Các dòng tủ rack HTT và phụ kiện quản lý cáp chính hãng tại Hợp Thành Thịnh.

2. Các Phụ Kiện Bắt Buộc Phải Có Để Quản Lý Tủ Rack Nhiều Dây Mạng

Để quy hoạch hàng trăm đường dây mạng chạy qua tủ rack, bộ phận hạ tầng cần trang bị đồng bộ các phụ kiện gá lắp chuyên dụng được thiết kế theo chuẩn 19 inch.

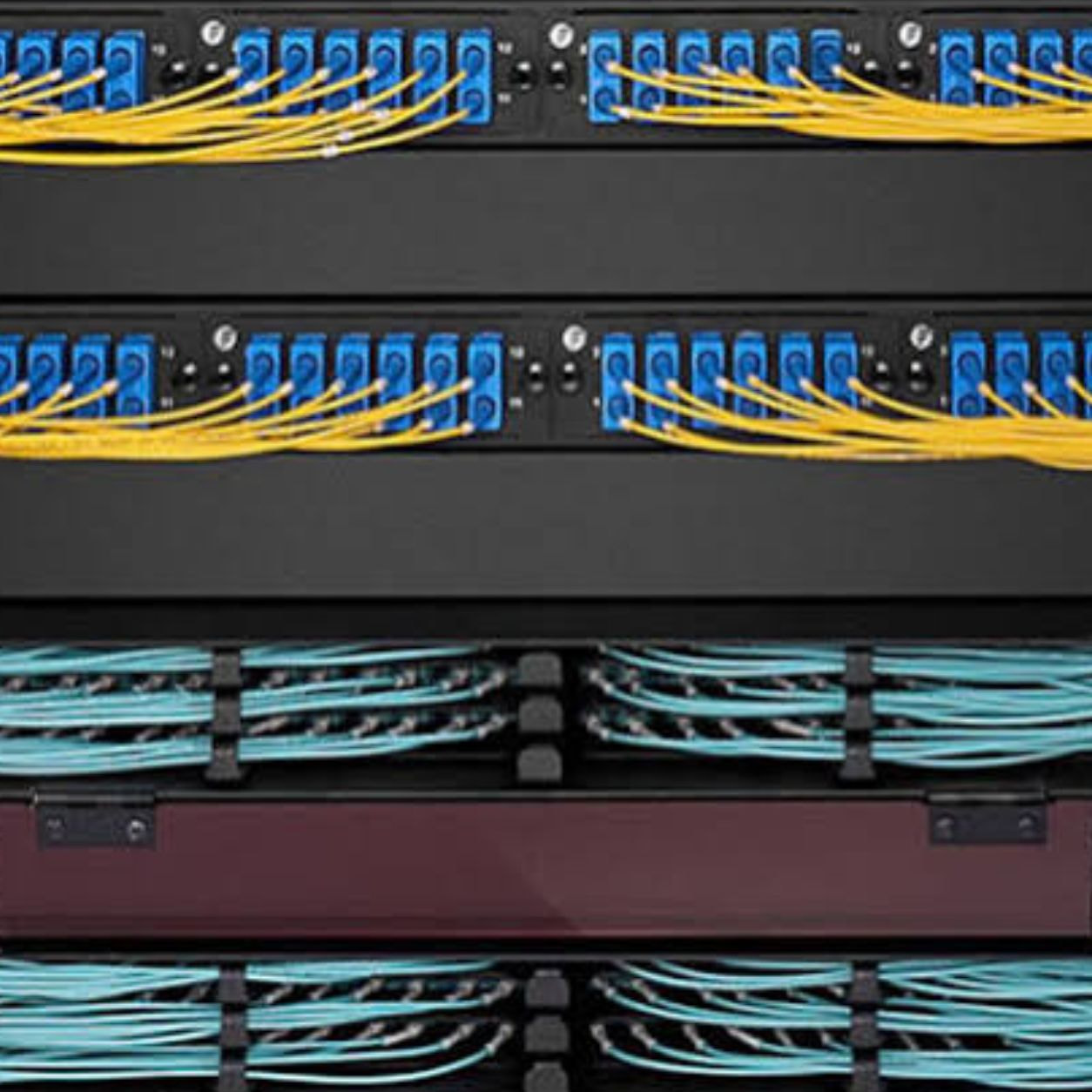

• Thanh quản lý cáp ngang (Horizontal Cable Management): Đặt giữa các Switch hoặc Patch Panel, sử dụng các móc nhựa hoặc khay khe răng hở để gom dây chạy ngang gọn gàng vào hai bên hông tủ.

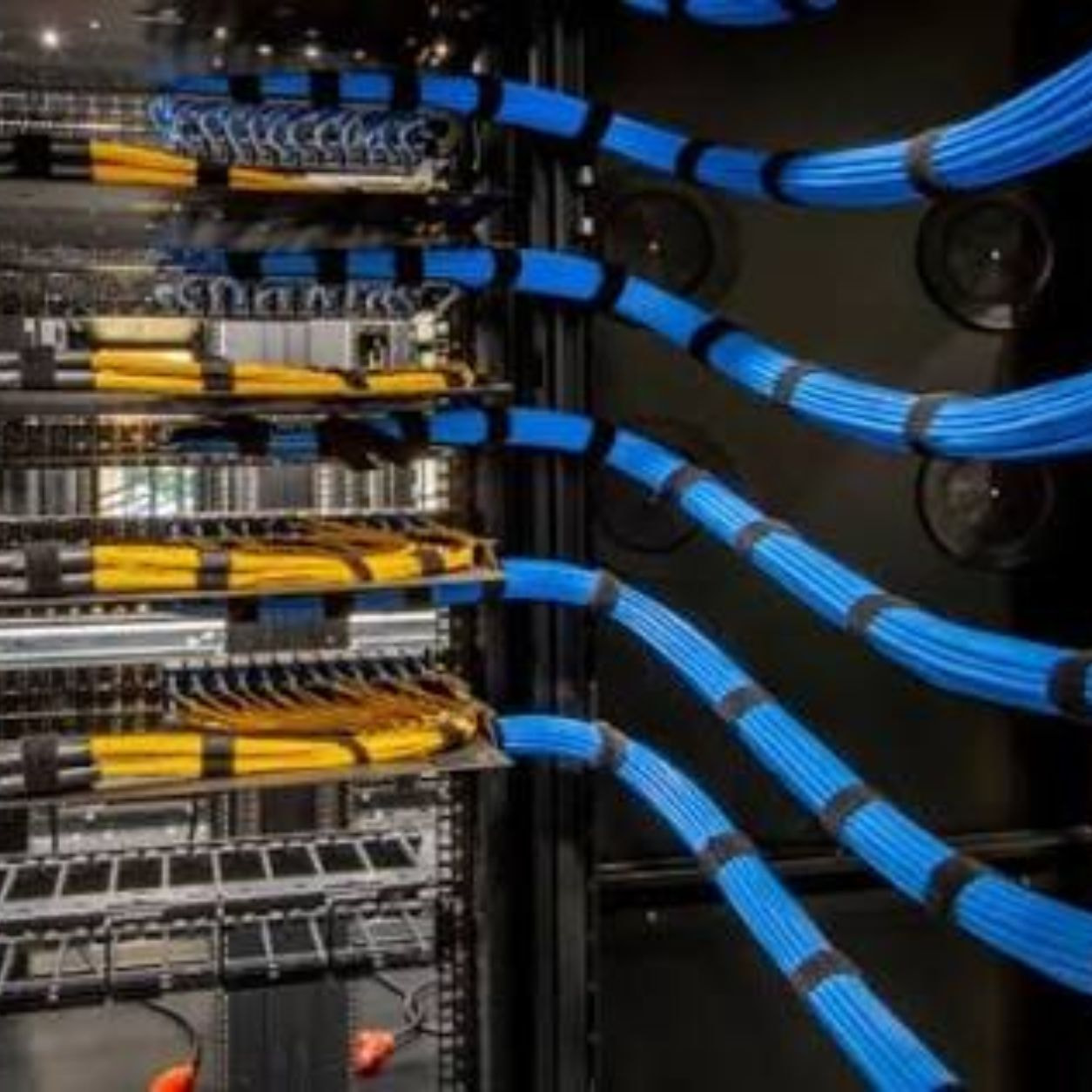

• Thanh quản lý cáp dọc (Vertical Cable Management): Chuyên dùng cho tủ rack đứng dung lượng lớn (32U - 42U), giúp dẫn các bó dây mạng lớn chạy dọc từ đỉnh tủ xuống đáy tủ mà không bị xòe ra ngoài.
• Thanh đấu nối Patch Panel chuẩn RJ45: Đóng vai trò là cầu nối trung gian tập trung toàn bộ cáp gốc từ các phòng ban về tủ rack, giúp cố định cổng cắm và bảo vệ đầu dây không bị di chuyển.

3. Quy Trình 4 Bước Quản Lý Dây Mạng Tủ Rack Chuẩn Kỹ Thuật

Thực hiện đi dây theo một quy trình chuẩn hóa giúp đảm bảo hệ thống cáp đạt độ chuẩn xác cao, thuận tiện cho việc mở rộng quy mô trong tương lai.

• Bước 1 - Phân loại và đo đạc độ dài dây Patch Cord phù hợp: Sử dụng dây nhảy (Patch Cord) có độ dài vừa đủ nối từ Patch Panel sang Switch, tránh dùng dây quá dài gây dư thừa cuộn cục trong tủ.

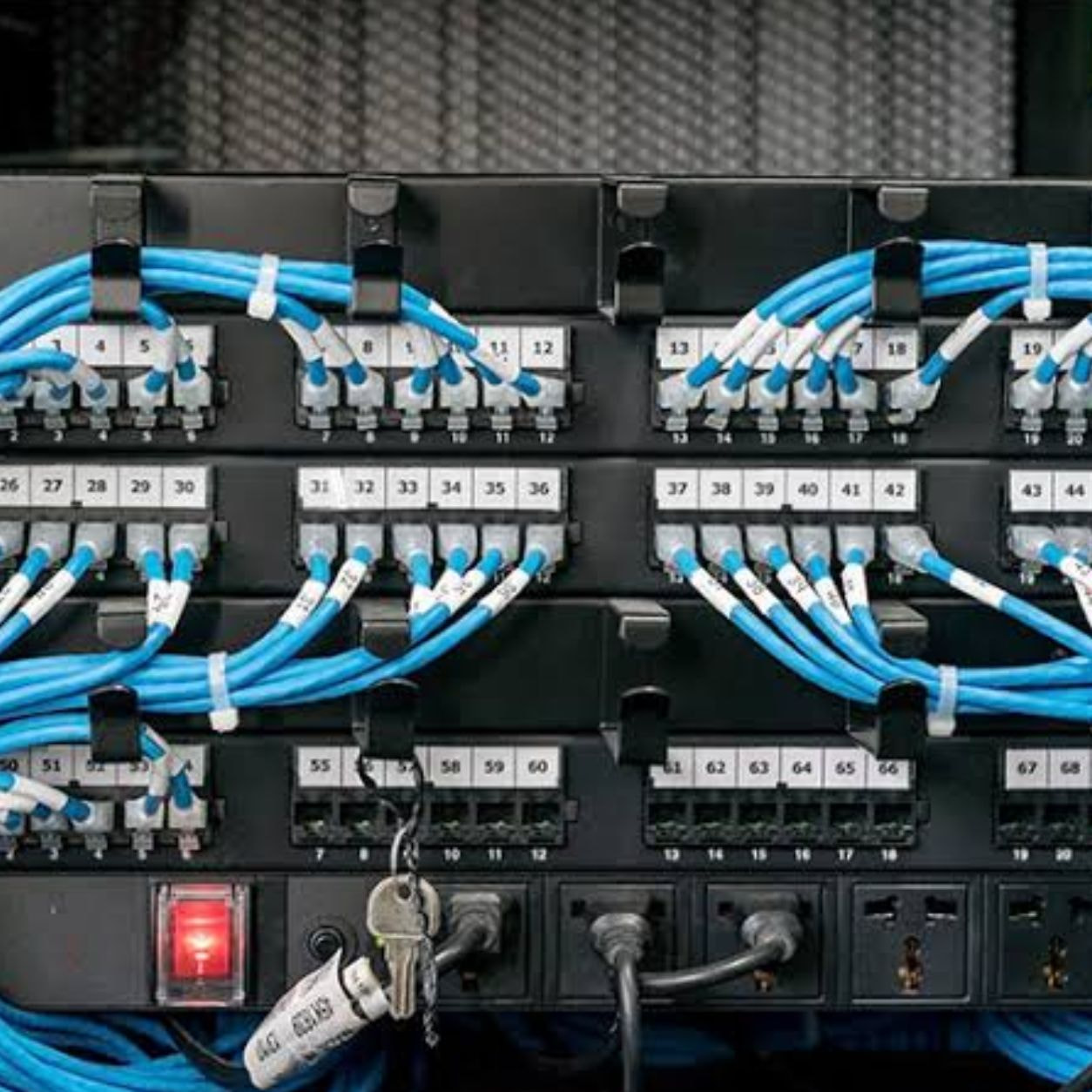

• Bước 2 - Đánh nhãn (Labeling) đồng bộ hai đầu dây mạng: Sử dụng máy in nhãn chuyên dụng dán mã số đánh dấu ở cả hai đầu dây cắm, giúp nhận diện chính xác thiết bị kết nối trong vài giây.
• Bước 3 - Bó dây theo nhóm bằng dây buộc nhám Velcro: Thay thế hoàn toàn dây rút nhựa bằng dây buộc Velcro mềm mại, giúp cố định các nhóm cáp từ 12 - 24 dây mà không làm móp méo vỏ nhựa cáp mạng.

Đọc thêm: Dịch vụ tư vấn thiết kế và thi công hạ tầng mạng phòng server chuyên nghiệp.

4. Những Sai Lầm Cần Tránh Khi Đi Dây Mạng Số Lượng Lớn Trong Tủ Rack

Nhận biết và phòng tránh những thói quen thi công sai cách giúp nâng cao độ an toàn và giữ cho hệ thống tủ rack luôn trong trạng thái hoàn hảo.

• Sử dụng dây rút nhựa (Lạt nhựa) siết quá chặt: Lực siết mạnh của lạt nhựa có thể làm biến dạng cấu trúc xoắn đôi bên trong cáp mạng Cat5e/Cat6, gây nhiễu tín hiệu và làm giảm tốc độ truyền tải.
• Đè cáp điện nguồn chung với luồng cáp tín hiệu mạng: Việc nhét chung dây điện nguồn AC cao thế với cáp mạng trong cùng một ống dẫn hay khay quản lý sẽ gây ra hiện tượng nhiễu điện từ (EMI) nghiêm trọng.
• Che khuất các khoảng không gian lắp quạt tản nhiệt: Để các búi dây chèn ép ngay trước khay quạt nóc hoặc đáy tủ rack làm suy giảm đến 70% hiệu suất đối lưu không khí làm mát cho máy chủ.

5. Mẹo Tối Ưu Tủ Rack Nhiều Dây Mạng Cho Văn Phòng Mở Rộng

Dành cho các doanh nghiệp đang có kế hoạch tăng trưởng nhân sự nhanh, việc thiết lập tư duy hạ tầng mở giúp tiết kiệm đáng kể chi phí cải tạo về sau.

• Áp dụng phương pháp phân màu dây mạng theo chức năng: Quy định màu sắc dây riêng biệt (ví dụ: dây xanh cho mạng nội bộ, dây đỏ cho Server, dây vàng cho Camera) để dễ dàng nhận biết bằng mắt thường.
• Dự phòng khoảng không trống 20% - 30% trong tủ rack: Luôn chừa lại các đợt U trống và khay quản lý cáp chưa dùng tới để sẵn sàng cho việc bổ sung thêm Switch mới khi công ty mở rộng phòng ban.
• Sử dụng thanh D-Ring hoặc Móc treo dây đa năng: Lắp đặt thêm các móc treo D-Ring tại các góc chết của khung tủ rack để tận dụng tối đa không gian điều hướng cho các sợi cáp quang hay cáp đúp.

6. Bảng Tổng Hợp Phụ Kiện Quản Lý Cáp Tủ Rack Phổ Biến

Bảng đối soát dưới đây giúp kỹ sư hệ thống và cán bộ thu mua dễ dàng lựa chọn đúng chủng loại phụ kiện phù hợp với quy mô tủ rack của công ty.

7. Các Câu Hỏi Thường Gặp Khi Quản Lý Cáp Tủ Rack (FAQ)

1. Tủ rack treo tường loại nhỏ 6U - 12U có cần thiết phải dùng thanh quản lý cáp không?
Có. Dù tủ nhỏ nhưng nếu số lượng nút mạng từ 16 đến 24 cổng thì việc dùng thanh quản lý cáp ngang 1U vẫn là bắt buộc để giữ cho tủ không bị rối dây, giúp việc đóng mở cửa tủ kính hoặc cửa lưới không bị cấn dây.

2. Tại sao nên dùng dây buộc Velcro thay cho dây rút nhựa thông thường?
Dây buộc Velcro có thể tháo ra và tái sử dụng vô số lần khi cần thêm hoặc bớt dây mạng. Ngoài ra, chất liệu vải nhám mềm không gây ra lực thắt quá mạnh làm bẹp cáp hay ảnh hưởng đến tốc độ truyền tải tín hiệu.

3. Chiều dài dây nhảy Patch Cord bao nhiêu là chuẩn nhất khi cắm trong tủ rack?
Khoảng cách chuẩn nhất cho dây Patch Cord kết nối giữa Patch Panel và Switch nằm ngay kề nhau là từ 0.5m đến 1.5m. Không nên dùng dây dài 3m - 5m cho khoảng cách ngắn vì sẽ tạo ra các vòng dây dư thừa khó sắp xếp.

4. Khi tủ rack đã bị rối dây quá nặng thì nên bắt đầu cải tạo từ đâu?
Nên lên kế hoạch thực hiện vào ngày nghỉ. Tiến hành chụp ảnh sơ đồ cắm hiện tại, đánh dấu nhãn từng đường dây, sau đó tháo toàn bộ dây nhảy cũ ra. Tiến hành lắp đặt các thanh quản lý cáp trước rồi mới đi lại dây Patch Cord mới theo từng cụm 6-12 dây.

5. Mua phụ kiện quản lý cáp tủ rack ở đâu đảm bảo chất lượng và chuẩn kích thước?
Doanh nghiệp nên chọn mua tại các đơn vị phân phối thiết bị hạ tầng uy tín như Hợp Thành Thịnh để đảm bảo các thanh quản lý cáp được làm từ thép sơn tĩnh điện hoặc nhựa ABS chịu lực đúng chuẩn 19 inch quốc tế.

8. Kết Luận Và Địa Chỉ Tư Vấn Cung Cấp Phụ Kiện Tủ Rack Uy Tín

Tổ chức quản lý cáp mạng trong tủ rack một cách khoa học là bước đầu tư thông minh giúp nâng cao độ ổn định, tăng cường khả năng tản nhiệt và tối ưu hóa chi phí vận hành hạ tầng CNTT cho doanh nghiệp. Việc trang bị đầy đủ các phụ kiện như thanh quản lý cáp ngang, cáp dọc, Patch Panel và dây buộc Velcro chính là chìa khóa xây dựng một phòng máy chủ chuẩn mực, sẵn sàng cho mọi nhu cầu mở rộng quy mô trong tương lai.

Để nhận báo giá ưu đãi và tư vấn giải pháp quy hoạch tủ rack, cung cấp phụ kiện quản lý cáp chính hãng, quý doanh nghiệp hãy liên hệ ngay với Hợp Thành Thịnh.
