Hệ thống mạng tòa nhà nên dùng cáp đồng hay cáp quang làm đường trục? Thiết kế và triển khai hệ thống mạng đường trục (Backbone) đóng vai trò như mạch máu chính kết nối toàn bộ dữ liệu giữa các tầng, các tòa nhà hoặc các phân khu trong một công trình quy mô lớn. Khi lập dự toán thiết kế hạ tầng, một trong những câu hỏi gây tranh cãi nhiều nhất giữa các kỹ sư và chủ đầu tư là: Nên sử dụng cáp đồng (Cat6/Cat6A) hay cáp quang mạng (Fiber Optic) làm đường trục truyền tải tín hiệu?

Mỗi loại cáp sở hữu những đặc tính kỹ thuật, giới hạn khoảng cách truyền dẫn và mức chi phí đầu tư hoàn toàn khác nhau. Việc lựa chọn sai loại cáp cho đường trục tòa nhà có thể khiến hệ thống nhanh chóng bị quá tải băng thông, không thể nâng cấp tốc độ trong tương lai hoặc gây lãng phí ngân sách nghiêm trọng. Hiểu rõ ưu nhược điểm của từng công nghệ là bước nền tảng để xây dựng một hệ thống mạng tòa nhà vững chắc. Bài viết phân tích kỹ thuật chuyên sâu dưới đây từ các kỹ sư hạ tầng mạng tại Hợp Thành Thịnh chúng tôi sẽ đặt cáp đồng và cáp quang lên bàn cân so sánh toàn diện khi ứng dụng làm đường trục tòa nhà, giúp bạn đưa ra phương án thiết kế chuẩn xác nhất.

1. Tầm Quan Trọng Của Hệ Thống Mạng Đường Trục (Backbone) Trong Tòa Nhà

Hệ thống đường trục mạng (Backbone) chịu trách nhiệm gánh toàn bộ lưu lượng dữ liệu khổng lồ từ các tầng đổ về phòng máy chủ trung tâm (Server Room).

• Đảm bảo băng thông thông suốt cho hàng ngàn thiết bị kết nối: Là tuyến đường cao tốc trung tâm vận chuyển mọi gói tin dữ liệu internet, trợ năng camera giám sát, tổng đài và phần mềm nội bộ mà không bị nghẽn cổ chai.
• Khả năng truyền tải tín hiệu vượt qua giới hạn không gian lớn: Kết nối ổn định giữa các tầng cao của tòa nhà chọc trời hoặc giữa các tòa nhà độc lập trong một khu campus rộng lớn.
• Nền tảng vững chắc cho việc nâng cấp công nghệ tương lai: Giúp chủ đầu tư dễ dàng nâng cấp băng thông hệ thống lên 10G, 40G hay 100G sau này mà không phải tốn chi phí kéo lại toàn bộ hệ thống cáp trục.

=> Khám phá ngay:: Chọn màn hình máy tính 24 inch hay 27 inch cho không gian làm việc văn phòng?

2. Đặc Điểm Kỹ Thuật Và Khả Năng Ứng Dụng Của Cáp Đồng (Cat6/Cat6A)

Cáp đồng từ lâu đã quen thuộc trong các hệ thống mạng LAN văn phòng nhờ khả năng truyền dữ liệu kèm nguồn điện tiện lợi.

• Giới hạn khoảng cách truyền tải tiêu chuẩn 100 mét: Theo tiêu chuẩn kỹ thuật, cáp đồng Cat6/Cat6A chỉ duy trì tốc độ tối đa 1Gbps - 10Gbps ở khoảng cách dưới 90 - 100m, dễ bị suy hao nếu kéo vượt ngưỡng.
• Tính năng cấp nguồn qua cáp mạng (PoE) ưu việt: Cho phép truyền tải cả dữ liệu mạng và nguồn điện 48V trực tiếp đến các thiết bị như Camera IP, trợ năng mạng Access Point mà không cần cắm ổ điện riêng.
• Chi phí vật tư và thiết bị đầu cuối tiết kiệm: Giá thành cáp đồng và các hạt mạng, Switch kết nối kinh tế hơn, quy trình bấm cáp và thi công đơn giản hơn so với cáp quang.

3. Đặc Điểm Kỹ Thuật Và Khả Năng Ứng Dụng Của Cáp Quang (Fiber Optic)

Cáp quang truyền tải tín hiệu bằng ánh sáng, mang lại những thông số kỹ thuật vượt trội hoàn toàn so với cáp đồng truyền thống.

• Băng thông cực lớn và khoảng cách truyền dẫn xa: Hỗ trợ truyền dữ liệu đi xa từ vài trăm mét (Multimode) đến hàng chục kilômét (Singlemode) mà không hề bị suy hao tín hiệu hay giảm tốc độ.
• Miễn nhiễm hoàn toàn với nhiễu sóng điện từ (EMI): Do truyền bằng ánh sáng qua lõi thủy tinh, cáp quang không bị ảnh hưởng bởi từ trường từ các đường dây điện lực hay motor công nghiệp chạy song song.
• Độ bảo mật thông tin tuyệt đối cao: Tín hiệu ánh sáng bên trong hệ thống sợi cáp quang không thể bị trích xuất hay nghe lén bằng các thiết bị đo điện thông thường, đảm bảo an toàn tuyệt đối cho dữ liệu.

=>  Sản phẩm bạn sẽ thích: So sánh máy scan Epson, Brother, Canon, Fujitsu nên mua hãng nào?

4. Nên Chọn Cáp Đồng Hay Cáp Quang Làm Đường Trục Cho Tòa Nhà?

Tùy thuộc vào quy mô kiến trúc và chiều cao thực tế của công trình, kỹ sư thiết kế sẽ đưa ra quyết định lựa chọn vật tư tối ưu nhất.

• Trường hợp bắt buộc phải sử dụng Cáp Quang làm đường trục: Cho các tòa nhà cao tầng (từ 5 tầng trở lên) có khoảng cách từ phòng server đến các tầng vượt quá 100m, hoặc các khu campus gồm nhiều tòa nhà riêng biệt.
• Trường hợp có thể sử dụng Cáp Đồng Cat6A làm trục nhánh: Cho các văn phòng quy mô nhỏ, tòa nhà thấp tầng (dưới 4 tầng) với khoảng cách kéo dây ngắn và cần tận dụng nguồn điện PoE cho thiết bị.

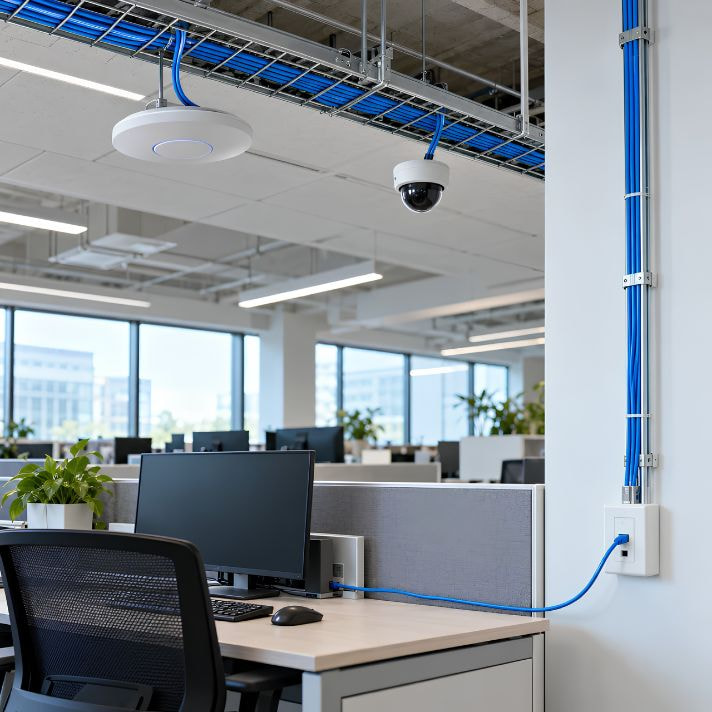

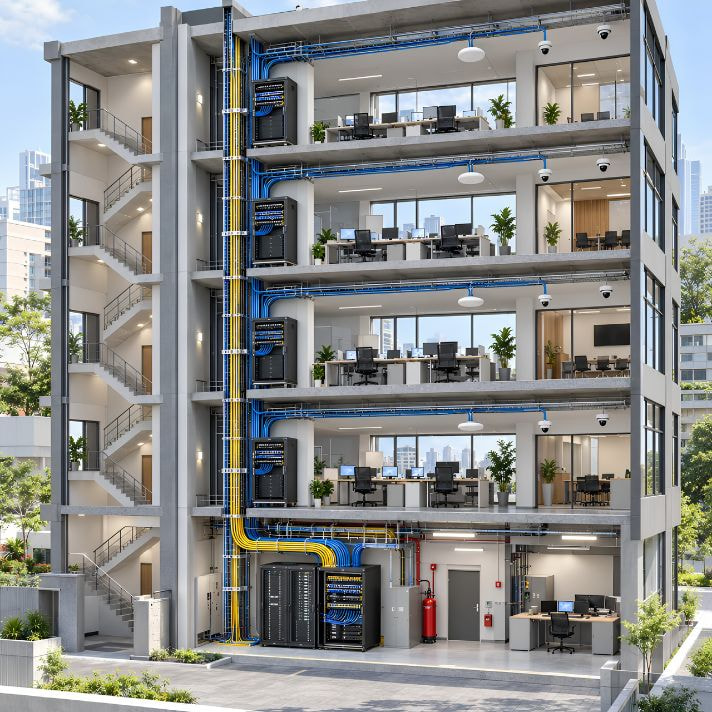

• Mô hình kết hợp tối ưu nhất cho tòa nhà hiện đại: Sử dụng Cáp Quang làm trục chính (Backbone) từ phòng Server tổng đến các Switch trung tâm từng tầng, sau đó dùng Cáp Đồng phân phối đến từng máy tính làm việc.

5. Những Lưu Ý Quan Trọng Khi Thi Công Hệ Thống Cáp Trục Tòa Nhà

Thi công đường trục tòa nhà đòi hỏi tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật để đảm bảo độ bền vững và an toàn phòng cháy chữa cháy.

• Tuân thủ bán kính uốn cong cho phép của cáp: Đặc biệt đối với cáp quang, việc bẻ gập góc quá gắt sẽ làm gãy lõi thủy tinh bên trong, gây mất tín hiệu hoàn toàn tuyến cáp.
• Sử dụng ống gen và máng cáp chịu lực riêng biệt: Tuyến cáp trục đi qua các hộp kỹ thuật vertical của tòa nhà phải được cố định chắc chắn bằng dây thít, tránh bị căng dãn do trọng lực.
• Đầu tư thiết bị hàn quang và đo kiểm chuyên dụng: Quá trình đấu nối, mài mọt ODF và hàn sợi quang phải được thực hiện bởi kỹ thuật viên lành nghề kèm máy đo OTDR để kiểm tra độ suy hao chuẩn xác.

6. Bảng So Sánh Chi Tiết Giữa Cáp Đồng Và Cáp Quang Làm Đường Trục

Bảng tổng hợp dưới đây giúp chủ đầu tư và đơn vị thiết kế dễ dàng đối soát ưu nhược điểm giữa hai loại cáp truyền dẫn.

7. Các Câu Hỏi Thường Gặp Về Cáp Trục Mạng Tòa Nhà (FAQ)

1. Tại sao các tòa nhà cao tầng hiện đại bắt buộc phải dùng cáp quang làm đường trục?
Vì khoảng cách từ phòng máy chủ tầng hầm lên các tầng cao (ví dụ tầng 10, 20) thường vượt quá giới hạn 100m của cáp đồng. Hơn nữa, cáp quang chịu tải băng thông lớn cho toàn bộ tầng mà không bị suy hao.

2. Cáp quang không truyền được nguồn điện thì các thiết bị Switch ở tầng lấy nguồn từ đâu?
Tại mỗi tầng đặt Switch, đơn vị thi công sẽ bố trí một đường cấp nguồn điện AC riêng biệt từ tủ điện tầng để nuôi thiết bị chuyển mạch mạng quang (Media Converter hoặc Switch có khe cắm SFP).

3. Nên chọn cáp quang Singlemode hay Multimode làm đường trục cho tòa nhà?
Đối với quy mô trong tòa nhà hoặc cụm tòa nhà nội bộ, cáp quang Multimode thường được ưa chuộng nhờ chi phí thiết bị quang (Transceiver SFP) kinh tế hơn. Cáp Singlemode thường dùng khi kết nối khoảng cách rất xa giữa các thành phố.

4. Chi phí đầu tư thi công hệ thống cáp quang có đắt hơn nhiều so với cáp đồng không?
Chi phí vật tư cáp quang hiện nay rất cạnh tranh. Tuy nhiên, chi phí đầu tư thiết bị chuyển đổi quang điện (SFP/Converter) và máy hàn quang chuyên dụng có thể khiến tổng mức đầu tư nhỉnh hơn cáp đồng một chút.

5. Đơn vị nào tư vấn thiết kế và thi công hệ thống cáp quang tòa nhà uy tín?
Quý khách hàng và chủ đầu tư có thể liên hệ Hợp Thành Thịnh – đơn vị uy tín chuyên tư vấn, thiết kế và thi công hạ tầng mạng đường trục, cáp quang tòa nhà trọn gói với đội ngũ kỹ thuật chuyên nghiệp và trang thiết bị hiện đại.

8. Kết Luận Và Địa Chỉ Tư Vấn Cung Cấp Thiết Bị Mạng Uy Tín

Tóm lại, cáp quang chính là lựa chọn tối ưu và không thể thay thế cho vị trí đường trục (Backbone) trong các hệ thống mạng tòa nhà nhờ băng thông khủng, khoảng cách truyền xa và độ ổn định tuyệt đối. Trong khi đó, cáp đồng đóng vai trò phân phối nhánh hiệu quả đến từng thiết bị đầu cuối. Sự kết hợp thông minh giữa hai công nghệ này sẽ tạo nên một nền tảng hạ tầng mạng vững chắc cho công trình.

Để nhận tư vấn thiết kế sơ đồ mạng đường trục tòa nhà và báo giá thi công cáp quang chính hãng với chiết khấu tốt nhất, quý doanh nghiệp và chủ đầu tư hãy liên hệ ngay với Hợp Thành Thịnh.
