Khay cố định tủ rack là phụ kiện gá đỡ chuyên dụng dùng để đặt các thiết bị CNTT không hỗ trợ chuẩn bắt thanh mount 19 inch như Modem, Router nhỏ, Desktop Server, UPS mini hoặc đầu ghi NVR trong trung tâm dữ liệu và phòng máy doanh nghiệp. Lựa chọn đúng kích thước và tải trọng khay cố định giúp tối ưu không gian tủ rack, đảm bảo luồng khí tản nhiệt liên tục và tránh nguy cơ cong vênh, gây mất an toàn cho hệ thống thiết bị đắt tiền. Việc phân bổ thiết bị theo sức chịu tải thực tế là tiêu chí bắt buộc khi thiết kế hạ tầng phòng server tiêu chuẩn.

Trong quá trình vận hành trung tâm dữ liệu và hệ thống mạng doanh nghiệp, quản trị viên IT thường gặp khó khăn khi sắp xếp các thiết bị không theo chuẩn kích thước tủ rack 19 inch. Đặt trực tiếp thiết bị đè lên nhau gây tích nhiệt cục bộ, dễ chập cháy và làm giảm tuổi thọ phần cứng. Ngược lại, chọn sai loại khay cố định hoặc vượt quá tải trọng thiết kế có thể dẫn đến hiện tượng sập khay, gây hư hỏng toàn bộ thiết bị bên dưới.

Để xây dựng một trung tâm dữ liệu an toàn, chuẩn hóa và dễ dàng bảo trì, việc nắm rõ tính năng cũng như cách tính toán tải trọng khay cố định là yêu cầu cốt lõi. Cùng Hợp Thành Thịnh tìm hiểu ngay trong bài viết này!

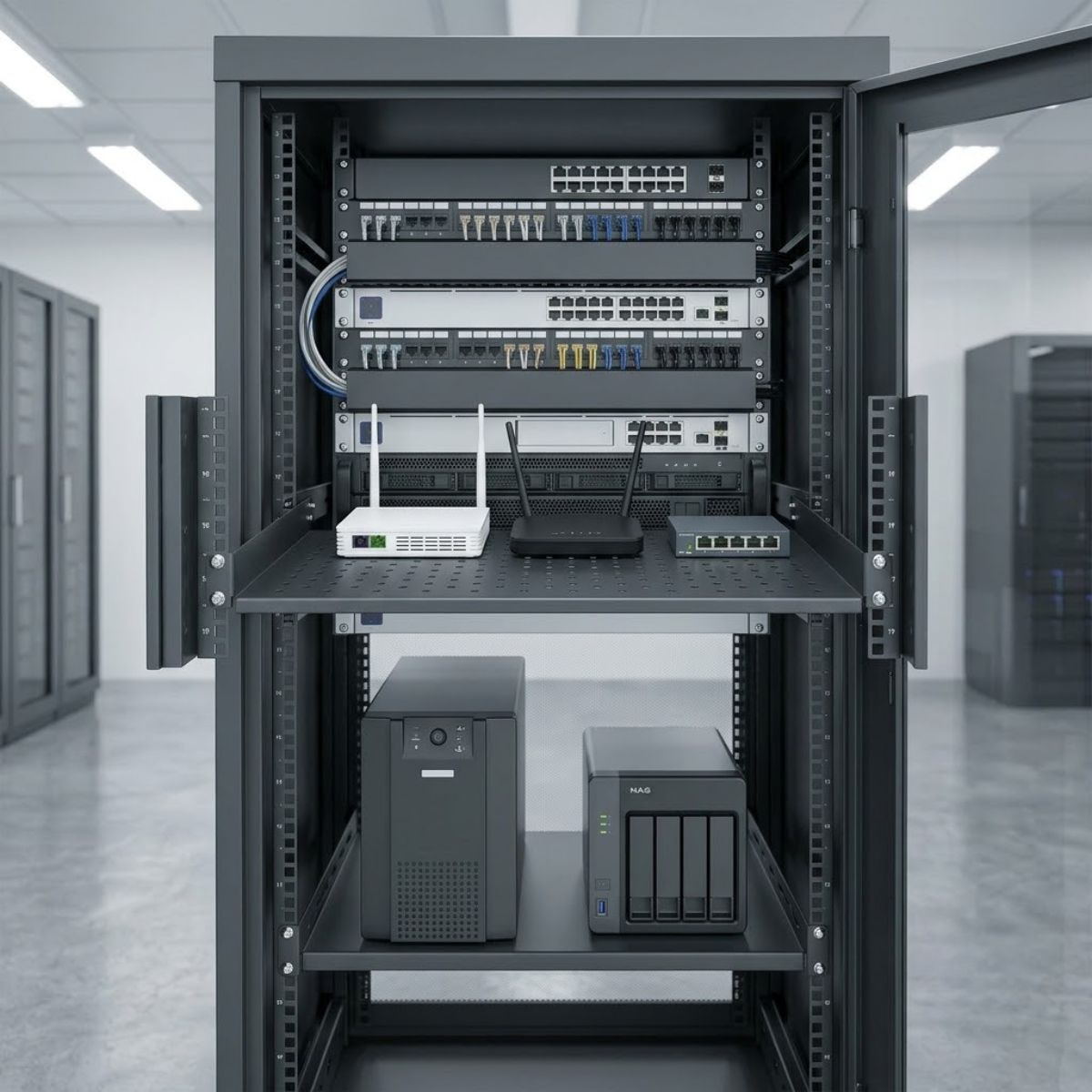

1. Khay Cố Định Tủ Rack Dùng Cho Những Thiết Bị Nào Trong Phòng Server?

Không phải tất cả thiết bị CNTT trong doanh nghiệp đều được thiết kế sẵn tai bắt gá (rack-mount ear) để gá trực tiếp vào thanh tiêu chuẩn của tủ mạng. Khay cố định đóng vai trò như một mặt phẳng đỡ tải chắc chắn, giúp hệ thống hóa toàn bộ linh kiện lẻ vào bên trong tủ rack một cách gọn gàng và an toàn.

Các nhóm thiết bị chính bắt buộc hoặc ưu tiên sử dụng khay cố định bao gồm:

• Thiết bị mạng ngoại vi và không chuẩn 19 inch: Modem FTTH, Router cỡ nhỏ, Desktop Switch, Converter quang, Wi-Fi Controller loại nhỏ không có sẵn tai rack. Dùng khay giúp cố định vị trí, tránh tình trạng dây cáp kéo lê làm rơi thiết bị.
• Máy chủ dạng thùng (Tower Server) và PC văn phòng: Nhiều doanh nghiệp vừa và nhỏ tận dụng máy chủ dạng tháp hoặc PC trạm (Workstation). Do không thể bắt vít trực tiếp vào thanh tiêu chuẩn, các dòng máy này bắt buộc phải đặt trên khay cố định có độ bền cơ học cao.
• Thiết bị lưu trữ và nguồn dự phòng: Đổ lưu trữ NAS cỡ nhỏ, bộ lưu điện UPS dạng để bàn, ổ cứng cắm ngoài (External Storage) dùng cho backup dữ liệu nội bộ.
• Thiết bị giám sát và điều khiển: Đầu ghi hình IP (NVR/DVR) không có tai rack, bộ KVM Switch dạng để bàn, thiết bị đo kiểm hoặc Gateway cho hệ thống IoT tòa nhà.

Việc đặt thiết bị lên khay cố định không chỉ giúp cố định phần cứng mà còn hỗ trợ việc phân luồng cáp tín hiệu, cáp nguồn phía sau tủ rack trở nên khoa học, tránh chồng chéo làm cản trở lưu thông không khí.

[Tham khảo: Tủ rack và phụ kiện]

2. Phân Loại Khay Cố Định Tủ Rack Phổ Biến Hiện Nay

Tùy thuộc vào độ sâu tủ rack (D600, D800, D1000) và yêu cầu chịu tải của từng loại thiết bị, khay cố định được chia thành hai nhóm cấu trúc chính:

Khay Cố Định Gá 2 Điểm (Gán Cánh Trước)

Loại khay này chỉ bắt vít vào 2 thanh tiêu chuẩn phía trước của tủ rack. Thường có kích thước khiêm tốn, độ sâu phổ biến từ 250mm đến 400mm.

• Đặc điểm: Thiết kế gọn nhẹ, dễ lắp đặt, chi phí đầu tư thấp.
• Chịu tải: Trung bình từ 10kg đến 20kg.
• Ứng dụng thực tế: Thích hợp cho các tủ rack treo tường (Cabinet 6U - 15U) dùng chứa Modem, Switch nhỏ, bộ chia nguồn PDU hoặc dây nhảy patch cord.

Khay Cố Định Gá 4 Điểm (Bắt 4 Góc Thanh Tiêu Chuẩn)

Khay gá 4 điểm được bắt cố định vào cả 4 thanh tiêu chuẩn (2 trước, 2 sau) của tủ rack đứng độc lập. Độ sâu khay thường biến thiên từ 600mm, 800mm đến 1000mm để đáp ứng đúng chiều sâu tủ.

• Đặc điểm: Có tai bắt điều chỉnh độ sâu linh hoạt, chịu lực uốn gập cực tốt, mặt khay được dập lỗ thoáng khí toàn bộ.
• Chịu tải: Từ 50kg đến hơn 100kg tùy độ dày vật liệu thép gia cường.
• Ứng dụng thực tế: Sử dụng trong các tủ rack sàn (20U đến 42U) chứa Tower Server, UPS nặng, Switch PoE dung lượng lớn hoặc cụm NAS lưu trữ.

[Đọc thêm: Thiết bị mạng doanh nghiệp]

3. Cách Tính Tải Trọng Và Lựa Chọn Khay Cố Định Đúng Tiêu Chuẩn kỹ Thuật

Lựa chọn khay tủ rack không dừng lại ở việc vừa kích thước, mà cốt lõi nằm ở việc tính toán chịu tải an toàn (Safety Margin). Đặt thiết bị quá nặng lên khay chịu lực yếu sẽ làm võng mặt thép, ép lực lên thiết bị bên dưới và nguy cơ sập giàn gá.

Dưới đây là các bước xác định tải trọng khay cố định chuẩn chuyên gia IT:

Bước 1: Tính Tổng Khối Lượng Thiết Bị Đặt Trên Khay

Liệt kê toàn bộ thiết bị dự kiến đặt lên một khay. Cộng tổng khối lượng tĩnh của thiết bị kèm theo phụ kiện (dây nguồn, dây cáp mạng, adapter).

Công thức tính tải trọng thiết kế:
Tải trọng khay cần chọn ≥ (Tổng khối lượng thiết bị) x 1.3 (Hệ số an toàn 30%)

Hệ số an toàn 30% giúp phòng ngừa lực tác động dư khi kỹ thuật viên thao tác cắm rút dây, hoặc khi doanh nghiệp nâng cấp thêm linh kiện bên trong thiết bị.

Bước 2: Đối Chiếu Độ Dày Thép Và Cấu Trúc Khay

Độ chịu tải của khay phụ thuộc trực tiếp vào chất liệu và công nghệ gia công thép tấm:

• Thép dày 1.0mm - 1.2mm: Chịu tải tối đa khoảng 15kg - 30kg. Phù hợp cho thiết bị mạng nhẹ, Router, Modem.
• Thép dày 1.5mm - 2.0mm (Sơn tĩnh điện): Chịu tải từ 50kg - 100kg+. Phù hợp cho Server, UPS, thiết bị chuyên dụng nặng.

Bảng So Sánh Chi Tiết Lựa Chọn Khay Cố Định Theo Thiết Bị

• Modem, Router, Switch nhỏ, Converter
• Dưới 10 kg
• Khay cố định gá 2 điểm (Sâu D250 - D400)
• Tủ Rack Treo Tường (6U - 12U)
• Tiết kiệm diện tích, dễ đi dây, tối ưu chi phí đầu tư ban đầu.
• NAS 4-8 Bay, Switch PoE 24-48 Port, NVR
• 15 kg - 35 kg
• Khay cố định gá 4 điểm (Sâu D600 - D800)
• Tủ Rack Đứng (15U - 27U)
• Chịu lực ổn định, dập lỗ tản nhiệt giúp hạ nhiệt độ chipset nhanh.
• Tower Server, UPS 2KVA - 5KVA, Storage
• 40 kg - 80+ kg
• Khay cố định gia cường 4 điểm (Sâu D800 - D1000)
• Tủ Rack Độc Lập (32U - 42U)
• Đảm bảo an toàn tuyệt đối, chống cong vênh, chịu tải trọng tĩnh lớn lâu dài.

[Xem thêm: WiFi doanh nghiệp]

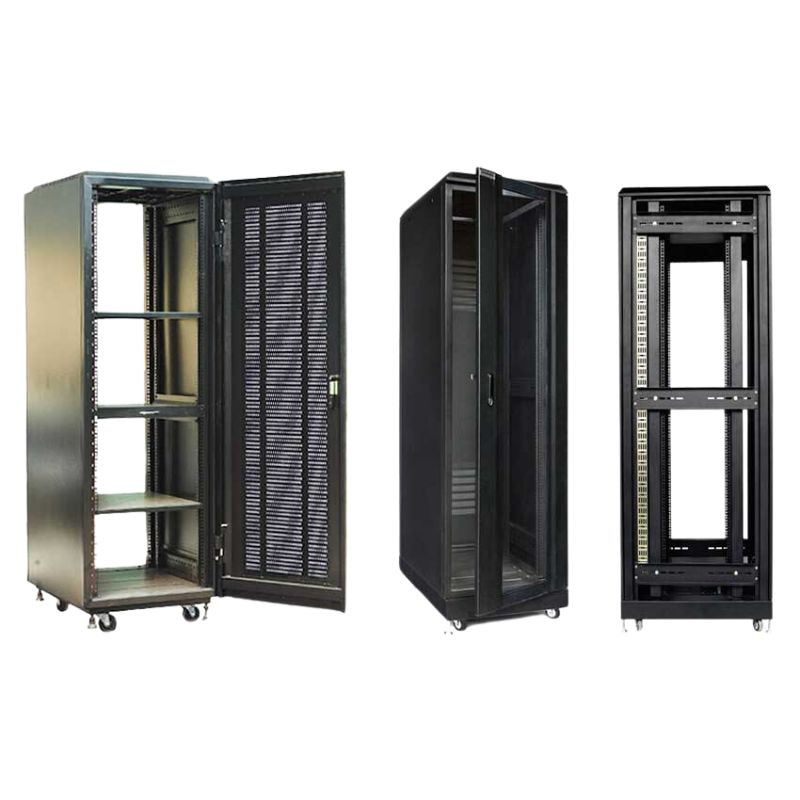

4. Những Lưu Ý Quan Trọng Khi Lắp Đặt Khay Cố Định Trong Tủ Mạng

Bên cạnh việc chọn đúng tải trọng, quá trình lắp đặt khay cố định đòi hỏi tuân thủ các quy tắc hạ tầng để đảm bảo luồng khí đối lưu trong tủ mạng không bị nghẽn.

• Không bịt kín các lỗ thông hơi: Mặt khay cố định chất lượng luôn được đục lỗ dạng tổ ong hoặc đục rãnh. Tránh lót thêm các tấm bìa, giấy carton lên mặt khay vì sẽ ngăn cản luồng khí làm mát từ quạt tản nhiệt đáy/nóc tủ.
• Phân bổ trọng lực theo nguyên tắc "Nặng dưới - Nhẹ trên": Luôn lắp các khay cố định chứa thiết bị nặng (UPS, Tower Server) ở các vị trí U thấp nhất của tủ rack để hạ thấp trọng tâm tủ, chống lật tủ khi di chuyển hoặc sự cố va đập.
• Sử dụng đúng bộ ốc rack (Cage Nuts & Bolts): Dùng bộ ốc ốc mạ niken hoặc thép không gỉ chuẩn M6 chuyên dụng cho tủ rack. Siết chặt đủ lực cả 4 góc khay để tránh hiện tượng trượt ren hoặc lệch góc gá.
• Đo khoảng cách thực tế giữa các thanh mount: Với khay gá 4 điểm, cần đo khoảng cách từ thanh mount trước đến thanh mount sau của tủ rack để đảm bảo tai khay có đủ khoảng điều chỉnh (adjustable depth).

5. Câu Hỏi Thường Gặp (FAQ)

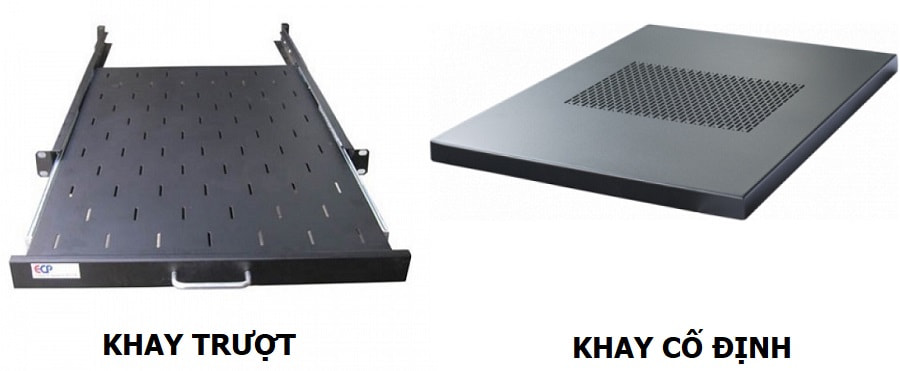

Khay cố định và khay trượt tủ rack khác nhau như thế nào?

Khay cố định bắt chặt trực tiếp vào thanh tiêu chuẩn, đứng yên một vị trí, chịu tải trọng lớn hơn (lên đến 100kg) và có giá thành tốt hơn. Khay trượt trang bị thêm thanh ray thanh trượt cơ khí, cho phép kéo thiết bị ra ngoài như một ngăn kéo để thao tác bảo trì, tuy nhiên tải trọng thường thấp hơn (dưới 35kg) và đòi hỏi không gian phía trước tủ thoáng rộng.

Có thể đặt Server rack-mount lên khay cố định được không?

Có thể, nhưng không khuyến khích. Server chuẩn rack-mount (1U, 2U, 4U) nên sử dụng bộ thanh ray trượt (Sliding Rail Kit) chính hãng đi kèm thiết bị. Việc đặt Server lên khay cố định làm lãng phí không gian chiều cao (U) và khó khăn cho việc tháo lắp, bảo trì ổ cứng hay RAM sau này.

Làm sao để biết khay cố định có vừa với tủ rack đang dùng hay không?

Hầu hết tủ rack tiêu chuẩn hiện nay đều theo chuẩn 19 inch về chiều rộng lòng trong. Bạn chỉ cần chọn khay có chiều sâu (Depth) nhỏ hơn chiều sâu phủ phủ phủ phủ bì của tủ rack khoảng 150mm - 200mm (Ví dụ: Tủ rack sâu D800mm sẽ dùng khay cố định sâu D600mm hoặc D650mm) để có không gian cắm dây cáp phía sau.

Khay cố định gá 2 điểm có dùng cho Server dạng thùng (Tower) được không?

Tuyệt đối không. Server dạng thùng có trọng lượng tương đối nặng (thường từ 15kg đến hơn 25kg). Khay gá 2 điểm chỉ chịu lực ở mặt trước, đặt thiết bị nặng lên sẽ gây đòn đòn đòn đòn bẩy làm cong thanh tiêu chuẩn của tủ và làm sập khay. Trường hợp này bắt buộc phải dùng khay cố định gá 4 điểm.

Chất liệu sơn phủ khay cố định có ảnh hưởng đến thiết bị CNTT không?

Có. Khay cố định đạt chuẩn B2B phải sử dụng công nghệ sơn tĩnh điện (Electrostatic Powder Coating). Lớp sơn này không chỉ chống gỉ sét, chống trầy xước mà còn có khả năng cách điện, ngăn ngừa tình trạng rò rỉ điện tĩnh từ vỏ thiết bị ra khung tủ rack, đảm bảo an toàn cho kỹ thuật viên.

Kết Luận

Khay cố định tủ rack là thành phần phụ kiện không thể thiếu trong thiết kế và vận hành hệ thống hạ tầng CNTT doanh nghiệp. Lựa chọn khay cố định đúng loại, đúng độ sâu và đặc biệt là tính toán chính xác tải trọng chịu lực giúp bảo vệ tối đa các thiết bị phần cứng đắt tiền, tối ưu không gian lưu trữ và đảm bảo hệ thống làm mát hoạt động hiệu quả. Đối với các hệ thống phòng máy đòi hỏi tính ổn định cao, việc đầu tư đúng tiêu chuẩn ngay từ khâu phụ kiện sẽ giảm thiểu chi phí rủi ro và vận hành lâu dài.

Nếu doanh nghiệp của bạn đang cần tư vấn quy hoạch lại hệ thống tủ rack, lựa chọn phụ kiện hạ tầng mạng, Server, lưu trữ chuẩn CO/CQ chính hãng, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để nhận giải pháp tối ưu nhất.
